Bloqueio Diferencial Spartan Locker Toyota Land Cruiser 9.5 SL TLC-30

📦 Bloqueio de Diferencial Automático Mecânico Spartan Locker™ USA Standard Gear – Série Toyota 9.5" / 24 cm Heavy Duty (30 Estrias)

Bloqueio de Diferencial Tipo Lancheira (Lunchbox Locker) Original USA Standard Gear® Spartan Locker | Bloqueador Mecânico Automático de Alta Resiliência (Premium 100% Mechanical Locker Kit) | Projetado Estritamente para Tração Integral Positiva, Divisão Igualitária de Torque e Transposição de Obstáculos Radicais (Extreme Off-Road Drivetrain Spec) | Compatível Genuinamente com o Diferencial Toyota de 9.5 Polegadas (24 cm) com Semi-eixos de 30 Estrias Utilizado na Linha Toyota Land Cruiser e Bandeirante | Inclui Eixo de Pino Cruzado (Cross Pin) Reforçado | Código de Fábrica Genuíno: SL TLC-30 / USA Standard Gear Spec

📝 Descrição do Produto

Elimine por completo a patinação estéril em cruzamentos de eixos, garanta força de arrasto mecânica 100% positiva em ambas as rodas e recondicione a brutalidade de tração do seu utilitário com o Bloqueio de Diferencial Automático Spartan Locker USA Standard Gear SL TLC-30 para Eixos Toyota 9.5" / 24 cm (30 Estrias).

Desenvolvido pela renomada especialista norte-americana em transmissão pesada USA Standard Gear®, o Spartan Locker (Código SL TLC-30) é a solução mais robusta, prática e de melhor custo-benefício do mercado global para a linha utilitária Toyota de grande porte (eixos de 24 cm de diâmetro de coroa). Classificado tecnicamente como um bloqueio do tipo "lancheira" (lunchbox locker), este componente substitui de forma cirúrgica as engrenagens satélites e planetárias originais dentro da caixa de satélites nativa de fábrica, dispensando totalmente o uso de compressores de ar ou mangueiras pneumáticas suscetíveis a falhas em galhos de trilha.

🛡️ O Grande Triunfo Tecnológico do Spartan Locker SL TLC-30:

• Tração Positiva Automática e Mecânica: Em linha reta ou sob forte demanda de torque no fora de estrada, os dentes usinados dos drivers do Spartan Locker se acoplam rigidamente, travando o diferencial em 100%. Isso garante que a potência do motor seja distribuída em exatos 50/50 entre as rodas, impulsionando o veículo mesmo se um dos lados estiver totalmente suspenso no ar ou no atoleiro.

• Mecanismo Dinâmico de Desacoplamento: Ao realizar curvas fechadas sob aceleração suave em ambiente urbano, o sistema permite que a roda externa (que percorre uma distância maior) gire mais rápido, desengrenando os dentes metálicos temporariamente por meio de pinos e micro-molas calibradas. Esse processo gera estalos rústicos e metálicos rítmicos normais (clicking), preservando os pneus e semi-eixos contra torções rudes.

• Construção em Aço Forjado Cromoly 9310 com Pino Cruzado Heavy Duty: Toda a carcaça de acoplamento e os blocos centrais são usinados por CNC a partir de liga de aço Chromoly de alta tenacidade. O kit acompanha um eixo de pino cruzado (cross pin) temperado de alta durabilidade, projetado para suportar o estresse mecânico extremo e o torque bruto das arrancadas severas sem sofrer cisalhamento.

O revolucionário design de pinos e molas da marca norte-americana assegura um engate muito mais rápido e preciso de morsa, tornando a instalação mais simples por dispensar o uso das arruelas de encosto (thrust washers) originais fadigadas da caixa de satélites.

✨ Características e Benefícios

⚙️ Características Técnicas:

• Calibrado para Diferencial Toyota 9.5" / 24 cm (30 Estrias): Medidas geométricas exatas para os eixos pesados de 30 dentes de morsa presentes na grande maioria dos modelos Toyota Land Cruiser e Bandeirante modernos.

• Instalação Simplificada Drop-In: Processo de montagem limpo dentro da caixa de satélites original aberta, eliminando a necessidade de remover o conjunto completo e refazer o complexo ajuste de contato de coroa e pinhão (folga de backlash).

• Pinos e Molas Estabilizadoras Inclusos: Acompanha kit de micro-molas de aço mola e pinos guia reforçados para manter a pressão interna concêntrica de acoplamento sempre firme e linear.

🚀 Benefícios Práticos:

• Desempenho Imbatível no Rock Crawling e Lamaçais: Transpõe erosões profundas e costelas de vaca sem demandar que o motorista acione botões ou alavancas, atuando de forma totalmente preditiva e automática no Jeep Militar.

• Extinção da Perda de Potência por Patinação: Bloqueia a ação natural do diferencial aberto que desperdiça o torque enviando-o para a roda com menor aderência.

• Confiabilidade Mecânica à Prova de Falhas: Por ser um sistema inteiramente puramente mecânico acionado por forças físicas e de torque, exclui solenoides elétricos, vazamentos de ar comprimido ou mangueiras rompidas em buracos de trilha.

🏎️ Tabela de Aplicação e Compatibilidade Toyota

Este bloqueio automático Spartan Locker possui dimensões internas usinadas estritamente para o diferencial Toyota 9.5" (24 cm) aberto:

Aviso Vital de Aplicação: Projetado exclusivamente para caixas de satélites padrão aberto (Open Differential) do eixo Toyota 9.5" de 30 estrias. Não se aplica de forma direta aos eixos dianteiros de Land Cruisers mais modernos equipados com suspensão IFS (independente) ou modelos com caixa de satélites com bloqueio elétrico/mecânico original de fábrica (E-Locker).

📊 Ficha Técnico-Mecânica

• Tipo de Componente: Bloqueio de Diferencial Mecânico Automático (Lunchbox Differential Locker)

• Fabricante / Marca Genuína: USA Standard Gear® / Yukon Gear & Axle EUA

• Linha de Produto: Spartan Locker Series

• Código de Referência do Produto: SL TLC-30

• Material de Construção: Liga de Aço Forjado Cromoly 9310 de Alta Densidade

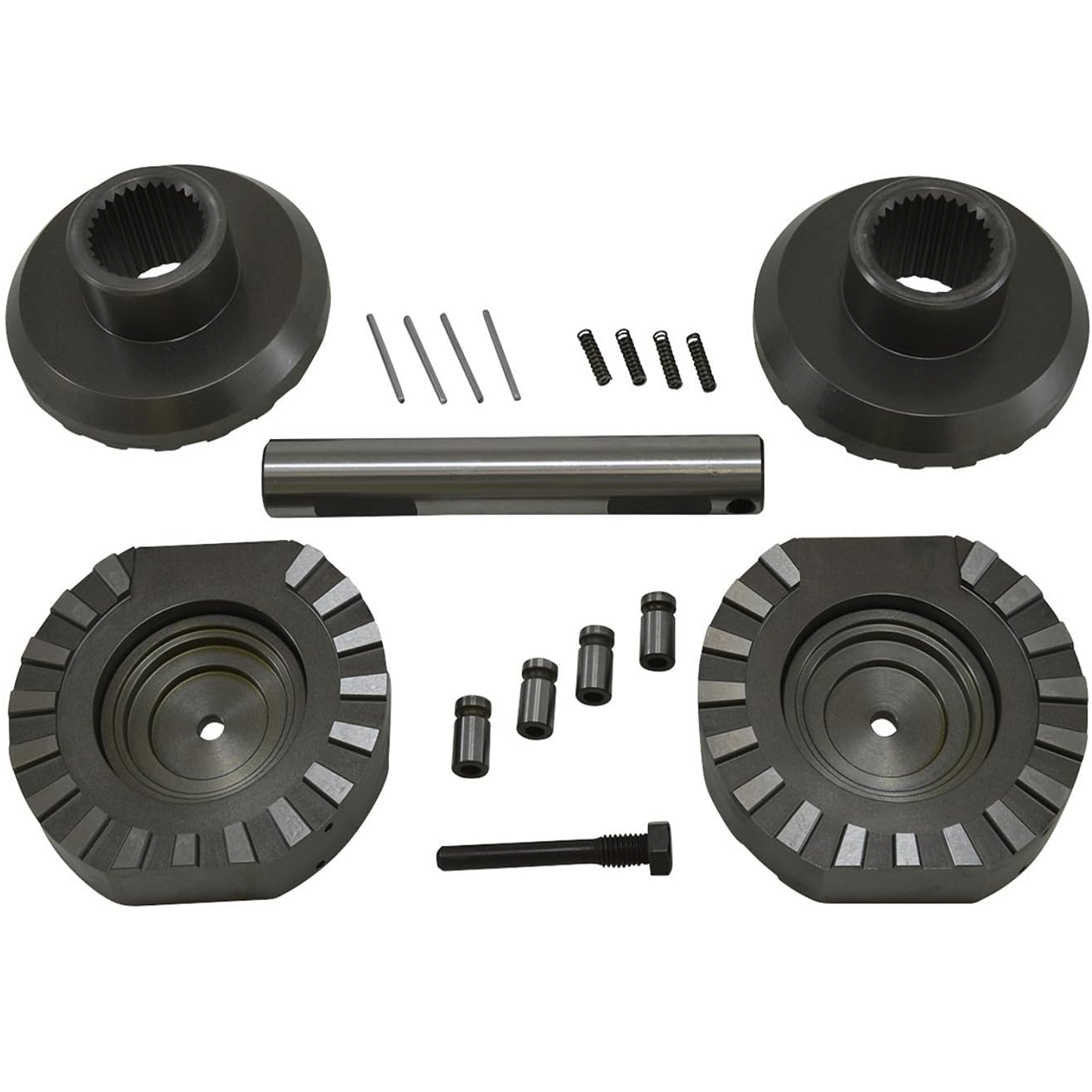

• Conteúdo da Embalagem: 2 Drivers de Acoplamento Laterais, 2 Espaçadores Centrais, 1 Eixo de Pino Cruzado (Cross Pin) de Alta Resistência, Kit de Pinos e Molas Guia e Manual Técnico de Montagem

• Condição de Entrega: Componente 100% Novo, envolto em película de graxa protetora contra oxidação de morsa e pronto para instalação direta.

⚠️ AVISO TÉCNICO VITAL DE MONTAGEM, CONTROLE DE JOGO INTERNO E COMPORTAMENTO URBANO (ATENÇÃO EXTREMA)

📐 1. MANDATORIEDADE DE CONFERÊNCIA DA FOLGA CENTRAL (GAP MEASUREMENT): Após posicionar os blocos centrais e drivers do Spartan Locker por dentro da caixa de satélites limpa, é absolutamente obrigatório que o mecânico utilize um cálibre de lâminas de precisão para medir o espaçamento central (Gap) entre as duas metades, que deve estar rigidamente situado dentro da tolerância estipulada no manual (geralmente entre 3,68 mm a 4,32 mm / .145" a .170"). Deixar o conjunto com folga apertada demais impedirá que os dentes se desacoplem nas curvas, travando o eixo de forma permanente e quebrando os robustos semi-eixos ou flanges em manobras urbanas, enquanto folgas excessivas causarão fortes impactos destrutivos nas retomadas de torque pesado, o que inutiliza o bloqueio de forma instantânea e anula a garantia por imperícia técnica de montagem.

🧪 2. REQUISITO EXIGIDO DE MUDANÇA NA DINÂMICA DE CONDUÇÃO EM PAVIMENTO ASFÁLTICO: O bloqueio mecânico automático altera de forma drástica o comportamento direcional do veículo em curvas no asfalto. É imperativo que o condutor adote uma condução suave, mantendo o pé leve no acelerador ou acionando a embreagem ao contornar esquinas e realizar manobras de estacionamento planos. Acelerar forte no meio de uma curva forçará o travamento instantâneo do bloqueio de morsa, fazendo com que o veículo rabeie de forma violenta ou empurre a frente em linha reta (understeer), gerando riscos severos de perda de controle e acidentes por imperícia de operação. Adicionalmente, utilize óleo de diferencial pesado (padrão 85W140) para amortecer o ruído dos estalos metálicos de showroom das catracas.

🛠️ Diretrizes de Instalação e Cuidados na Oficina

1. Segurança e Logística Operacional: Estacione o Land Cruiser sobre a superfície totalmente plana e cimentada do box de trabalho de oficina. Puxe o freio de mão mecânico de forma estanque, posicione o câmbio em ponto morto e desligue o motor. Adicione calços de segurança pesados nas rodas do eixo oposto. Utilizando um elevador hidráulico automotivo ou macaco jacaré industrial de alta capacidade, eleve o eixo sob intervenção até que as rodas fiquem totalmente suspensas e apoie o chassi de forma estanque sobre cavaletes pesados de alta stabilidade. Remova as rodas e os sistemas de freio. Use óculos de segurança.

2. Drenagem do Óleo e Remoção do Terceiro Membro (Porquinho): Diferenciais de eixo Toyota de 9.5" utilizam o sistema de carcaça removível frontal (Third Member / Porquinho). Posicione um reservatório de coleta sob o bojo. Remova o bujão inferior para escoar todo o óleo fadigado de morsa. Desconecte o cardã soltando os quatro parafusos do flange. Puxe os semi-eixos esquerdo e direito cerca de 15 cm para fora dos cubos de roda para liberar a caixa interna. Desparafuse as porcas perimetrais do "porquinho" e retire o conjunto completo de engrenagens para cima de uma bancada limpa de oficina.

3. Desmonte da Caixa de Satélites e Extração de Engrenagens: Remova as capas dos rolamentos laterais de morsa (marcando rigorosamente a posição do lado esquerdo e direito para a remontagem simétrica). Retire a caixa de satélites com a coroa instalada. Solte os parafusos de fechamento da carcaça da caixa de satélites aberta e separe as duas metades. Retire de dentro as engrenagens planetárias laterais e as duas satélites menores. Conforme especificação da Spartan, not instale as arruelas de encosto de bronze originais fadigadas, o kit é montado direto a seco por interferência mecânica. Limpe minuciosamente todo o alojamento interno com spray desengraxante de ação rápida e seque com panos de microfibra limpos livres de fiapos.

4. Instalação e Ajuste de Bancada do Spartan Locker:

   • Molas e Pinos: Na bancada limpa, insira as micro-molas de alta tensão por dentro dos pinos guias e aloje os quatro conjuntos nos furos específicos presentes nas costas dos drivers do Spartan Locker.

   • Posicionamento: Aplique graxa pesada de montagem ou óleo lubrificante novo 85W140 em todos os dentes do bloqueio de showroom. Introduza os espaçadores centrais dentro dos drivers.

   • Montagem: Encaixe os drivers e espaçadores por dentro da carcaça da caixa de satélites. Feche as duas metades da caixa de satélites e aperte os parafusos estruturais ao torque recomendado de manual utilizando o torquímetro de estalo de precisão.

5. Conferência Obrigatória do Jogo Central (Gap): Insira o novo eixo de pino cruzado (cross pin) de alta resistência fornecido no kit através da carcaça e do bloqueio. Utilizando o cálibre de lâminas de precisão através das janelas da caixa, efetuue a medição do Gap central entre os drivers (conforme exigido estritamente no Aviso Técnico nº 1). Caso a folga de morsa esteja correta, reinstale a caixa de satélites de volta no "porquinho", monte as capas de rolamentos nas posições originais marcadas e aplique o torque final firme nos parafusos dos mancais de morsa.

6. Remontagem do Porquinho no Bojo do Eixo: Limpe a face de assentamento do bojo de ferro do eixo e do flange do porquinho. Aplique um cordão contínuo de silicone formador de juntas cinza de alta performance (RTV) ou posicione uma junta de papel premium de showroom. Introduza o porquinho de forma reta sobre os prisioneiros, rosqueie as porcas perimetrais e torqueie em cruz com o torquímetro de estalo. Empurre os semi-eixos totalmente de volta para dentro até engatarem nas 30 estrias do bloqueio e monte os flanges de roda de morsa. Conecte o cardã.

7. Abastecimento com Óleo 85W140 e Homologação Ativa: Feche o bujão de dreno. Remova o bujão de abastecimento lateral e insira óleo lubrificante para diferenciais pesados grau 85W140 de alta qualidade até atingir o nível do bocal. Feche de forma estanque. Reinstale freios, rodas e baixe o jipe. O veículo estará liberado com seu sistema de bloqueio mecânico automático de diferencial perfeitamente instalado e atualizado, entregando tração 100% ativa nas duas rodas, total resiliência mecânica e a segurança rústica necessária para você superar qualquer obstáculo fora de estrada de showroom.

💡 Recomendação do Especialista: Aproveitando o desmonte do porquinho para a instalação do bloqueio, verifique o estado dos Rolamentos Laterais da Caixa de Satélites e do Rolamento do Pinhão, substituindo os retentores de óleo para eliminar quaisquer vazamentos crônicos. Se notar marcas de desgaste acentuado na relação de coroa e pinhão, este é o momento ideal para realizar a substituição planejada das engrenagens.
