Conectores padrão OTAN (NATO)

Os conectores padrão OTAN (Organização do Tratado do Atlântico Norte) atendem aos procedimentos militares e técnicos definidos no Acordo de Padronização (STANAG).

São conectores tipicamente utilizados em veículos e reboques militares.

Fornecimento disponível também no chicote finalizado, feito sob medida para sua aplicação.



ESPECIFICAÇÕES TÉCNICAS

Material:

• Plugue (11682338):
• Corpo e tampa: Borracha sintética injetada
• Contato: Liga de cobre com acabamento niquelado
• Receptáculo (11674728):
• Corpo e contato: Liga de cobre com acabamento niquelado
• Tampa: Plástico, policarbonato
• Isolamento: Borracha sintética
• Adaptador (11677570):
• Corpo e contato: Liga de cobre com acabamento niquelado
• Terminal (7056700-1):
• Luva de cobre: Espec. MIL-T-24107 ou ASTM-B188
• Estanho: 0.0003

Dados elétricos:

• Indicado para correntes de até 500A e tensões até 24 VDC, com capacidade para sobrecarga até 1.000A (até 6 minutos)

Dados mecânicos:

• Plugue à prova d'água
• Resistência a corrosão e combustíveis a base de petróleo
• Resistência a ozônio e fungos
• Temperatura de operação: -55°C a +100°C

Normas:

• MIL-PRF-62122
• NATO STANAG 4074

CONFIGURAÇÕES

Forma construtiva:

Plugues:

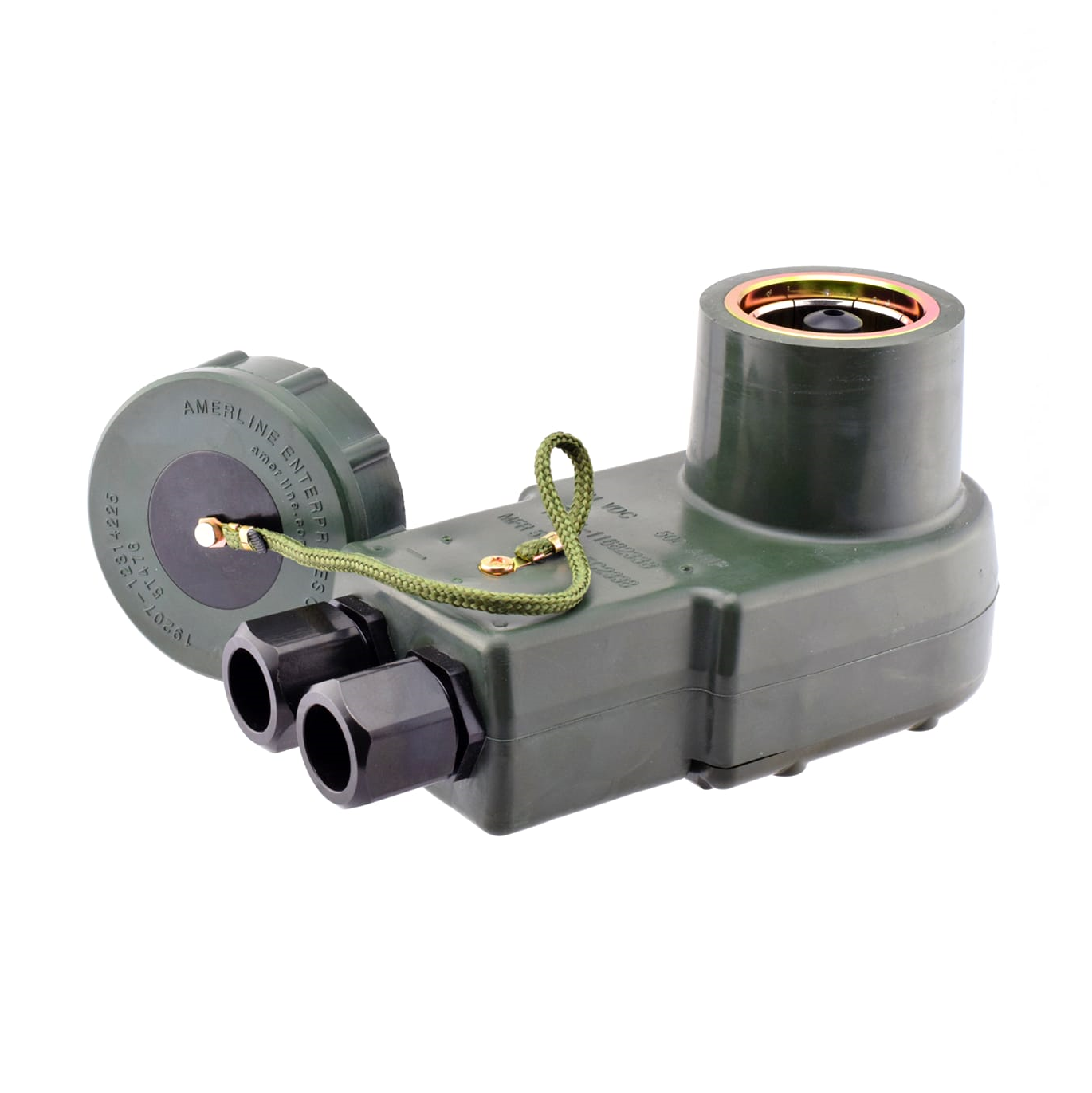

• 11682338: Montagem NATO, 90° com corpo injetado, para alta potência
• MS75020: Montagem NATO, reto com corpo injetado

Receptáculos:

• 11674728: Flange alta potência para montagem em painel
• MS75021: Flange para montagem em painel

Adaptador: (11677570)
