Kit de Instalacao Coroa e Pinhão ExCel XL-1058-1 Dana 30 Dianteiro Jeep Wrangler Cherokee

📦 Kit Master de Instalação, Montagem e Regulagem de Coroa e Pinhão ExCel Drivetrain® (Ref. XL-1058-1) – Diferencial DANA 30 (D30 Front / D30-AF) | Linha Jeep e Veículos Utilitários 4x4

Kit de Instalação de Coroa e Pinhão ExCel XL-1058-1 Dana 30 | Conjunto Completo de Rolamentos de Alta Precisão (Pinhão Interno/Externo e Caixa Satélite), Calços de Ajuste de Profundidade e Backlash (Shims), Retentor de Óleo do Pinhão, Bucha de Esmagamento/Colapsável (Crush Sleeve), Parafusos da Coroa e Tinta de Marcação de Contato de Dentes | Projetado Especialmente para a Montagem, Substituição ou Troca de Relação (Re-gearing) de Coroa e Pinhão em Diferenciais Dianteiros DANA 30 (Standard e Reverse Cut / D30-AF) | Garante o Ajuste Micrométrico do Padrão de Contato dos Dentes, Elimina Zumbidos Mecânicos, Folgas Indesejadas e Garante Longa Vida Útil ao Conjunto de Engrenagens | Códigos e Referências Cruzadas: XL-1058-1, XL10581, ExCel Drivetrain XL-1058-1, Richmond XL-1058-1, D30-IK, Master Overhaul Kit Dana 30

📝 Descrição do Produto

Garanta uma montagem perfeita, silenciosa e livre de desgastes prematuros ao trocar a relação ou refazer o diferencial do seu veículo com o Kit Master de Instalação de Coroa e Pinhão ExCel Drivetrain® (Ref. XL-1058-1) para Dana 30 (D30 / D30-AF).

A substituição ou alteração de proporção (re-gearing) de coroa e pinhão em um diferencial Dana 30 exige muito mais do que apenas as engrenagens novas. Para que o conjunto trabalhe com o alinhamento exato e a pré-carga correta nos rolamentos, é indispensável a utilização de um kit de instalação completo com componentes calibrados.

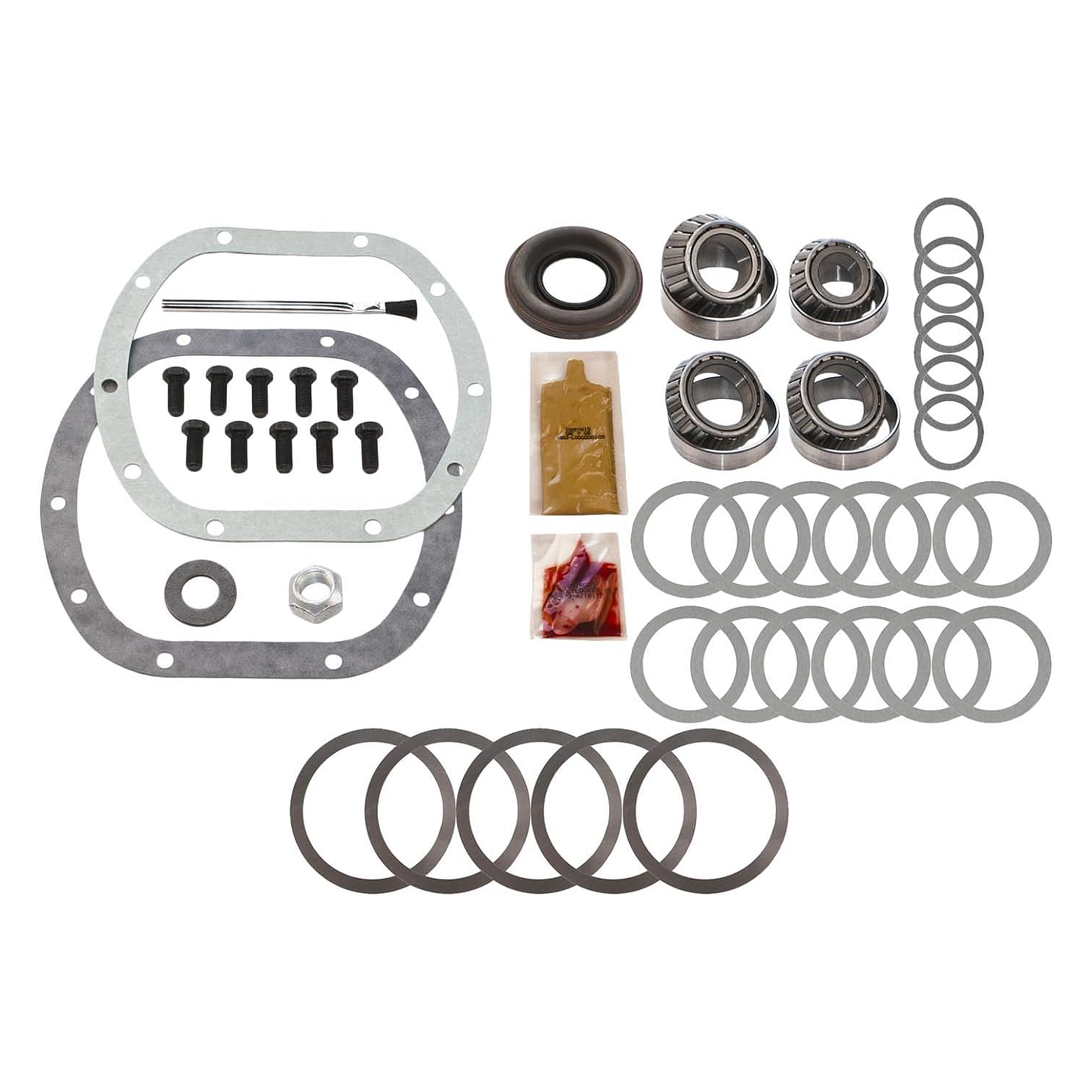

O kit ExCel XL-1058-1 reúne todos os elementos necessários para realizar o serviço completo no padrão de fábrica. Ele inclui rolamentos cônicos de alta capacidade de carga para o pinhão e a caixa de satélites, jogo de calços (shims) de precisão para regulagem de profundidade e folga entre dentes (backlash), retentor do pinhão de alta vedação, parafusos da coroa, além da pasta/tinta de marcação para conferência visual do padrão de contato dos dentes da engrenagem.

Fabricado sob rigorosos padrões de qualidade da ExCel Drivetrain® / Richmond Gear, este kit garante a durabilidade necessária tanto para aplicação urbana no dia a dia quanto para exigências severas em trilhas off-road.

🛡️ Diferenciais Tecnológicos do Kit ExCel XL-1058-1:

• Rolamentos de Precisão: Componentes com alta resistência ao desgaste e tolerância dimensional estrita para manter a pré-carga correta.

• Jogo Completo de Calços de Ajuste: Variedade de espessuras para permitir o ajuste exato do backlash e da profundidade do pinhão.

• Componentes de Vedação de Alta Eficiência: Retentor usinado para suportar altas temperaturas de operação do óleo de diferencial e contaminação por lama/água.

• Tinta de Checagem Incluída: Permite validar visualmente a pegada do contato dos dentes antes do fechamento final do diferencial.

✨ Características e Benefícios

⚙️ Características Técnicas:

• Fabricante / Marca: ExCel Drivetrain® (Richmond Gear Group).

• Código do Fabricante: XL-1058-1.

• Diferencial Compatível: DANA 30 (Dianteiro / D30-AF / Standard e Reverse Cut).

• Conteúdo do Kit: Rolamentos do pinhão (interno e externo), rolamentos da caixa de satélites, kit de calços de ajuste (shims), retentor do pinhão, bucha colapsável (crush sleeve), parafusos de fixação da coroa, trava química e tinta de marcação com pincel.

• Quantidade: 1 Pacote / Kit Completo (1 Pack).

🚀 Benefícios Práticos:

• Serviço Completo em Uma Só Compra: Reúne todos os insumos e rolamentos necessários para a montagem sem interrupções por falta de peças.

• Eliminação de Barulhos e Zumbidos: O ajuste correto da pré-carga e do contato dos dentes previne o ronco característico de diferenciais desalinhados.

• Aumento da Vida Útil do Conjunto: Evita o desgaste prematuro da coroa e do pinhão novos.

🔄 Tabela Cruzada e Referências de Mercado

Consulte a tabela abaixo para comparar o kit ExCel com outras referências do mercado para Dana 30:

🏎️ Tabela de Aplicação e Veículos Compatíveis (Dana 30 Dianteiro)

Compatível com diferenciais dianteiros Dana 30 instalados em diversos veículos 4x4:

*Nota de compatibilidade: Projetado para eixos Dana 30 padrão (D30/D30-AF). Não se aplica a eixos Dana 44 (como os encontrados nos modelos Wrangler Rubicon).

📊 Ficha Técnico-Mecânica

• Tipo de Componente: Kit Master de Montagem e Regulação de Diferencial (Ring & Pinion Installation Kit / Master Overhaul Kit)

• Fabricante / Marca: ExCel Drivetrain®

• Aplicação Mecânica: Diferencial DANA 30 (Dianteiro)

• Conteúdo da Embalagem: 1x Kit Completo ExCel XL-1058-1 (Rolamentos, Calços, Retentor, Parafusos e Tinta de Teste)

• Condição: Componente 100% Novo | Importado na Embalagem Lacrada de Fábrica

⚠️ AVISO TÉCNICO VITAL DE MONTAGEM, REGULAGEM DE BACKLASH E CHECAGEM DE CONTATO (ATENÇÃO EXTREMA)

📐 1. OBRIGATORIEDADE DE RELÓGIO COMPARADOR E CHECAGEM DE BACKLASH: A montagem da coroa e pinhão utilizando o kit ExCel XL-1058-1 exige medição micrométrica. É OBRIGATÓRIO utilizar relógio comparador com base magnética para ajustar a folga entre dentes (backlash recomendado geralmente entre 0,006" e 0,010" conforme especificação do fabricante da engrenagem). Folga insuficiente causará travamento mecânico por expansão térmica, e folga excessiva provocará dentes quebrados por impacto sob carga.

🔍 2. TESTE OBRIGATÓRIO DE PADRÃO DE CONTATO COM TINTA DE MARCAÇÃO: Antes de fechar a tampa do diferencial e abastecer com óleo, aplique a tinta de marcação amarela que acompanha o kit sobre os dentes da coroa e gire o pinhão nos dois sentidos sob leve carga manual. Inspecione o padrão da marca deixada no lado de tração (drive) e desaceleração (coast). Ajuste os calços de profundidade do pinhão e laterais da caixa de satélites até obter a pegada perfeitamente centralizada na face do dente.

🛠️ Diretrizes de Instalação e Cuidados na Oficina

1. Preparação e Limpeza da Carcaça:

   • Drene o fluido antigo e remova completamente a coroa, o pinhão e os rolamentos velhos da carcaça do Dana 30.

   • Limpe rigorosamente o interior do alojamento com desengraxante/limpador de freios, garantindo que não restem limalhas ou resíduos.

2. Prensagem de Rolamentos e Ajuste da Pré-Carga:

   • Utilize prensa hidráulica para assentar as capas e rolamentos novos do pinhão e da caixa de satélites.

   • Monte a bucha colapsável (crush sleeve) ou os calços de pré-carga e meça o torque de rotação do pinhão com torquímetro de ponteiro (conforme especificações de rolamentos novos).

3. Instalação da Coroa e Regulagem do Backlash:

   • Limpe a face de assentamento da coroa, aplique trava química nos parafusos novos incluídos no kit e dê o torque especificado em padrão cruzado.

   • Insira a caixa de satélites e ajuste os calços laterais (shims) até atingir o backlash correto com o relógio comparador (conforme exige o Aviso Técnico nº 1).

4. Verificação Final e Fechamento:

   • Aplique a tinta de marcação para confirmar a área de contato entre coroa e pinhão (conforme exige o Aviso Técnico nº 2).

   • Instale o retentor do pinhão novo com batedor apropriado.

   • Aplique silicone RTV para diferenciais, feche a tampa, abasteça com o óleo de engrenagens correto (ex: SAE 80W-90 API GL-5) e instrua o cliente sobre o período de amaciamento das engrenagens.
