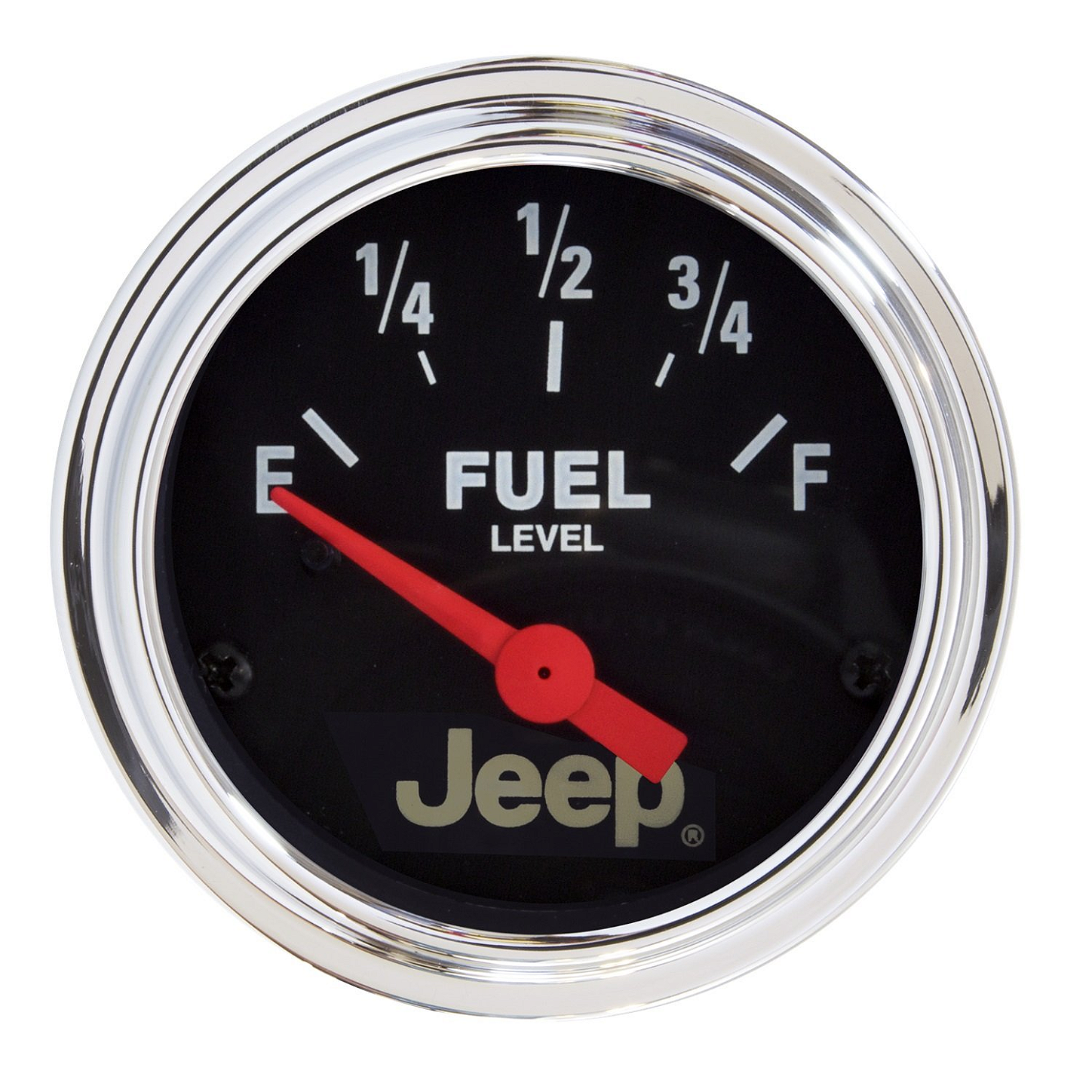

Medidor de Nível de Combustível Auto Meter 880243 Elétrico Jeep Willys 4x4

📦 Medidor Elétrico de Nível de Combustível Auto Meter Jeep Series (880243) Instrumento Analógico de Alta Precisão Auto Meter® Jeep Heritage Series Fuel Level Gauge | Movimento por Núcleo de Arrastre Elétrico de Curto Curso com Amortecimento de Ponteiro (High Accuracy Air-Core Gauge) | Projetado Estritamente para Indicação Linear do Volume do Tanque e Monitoramento de Consumo (Dashboard Instrument Mount) | Compatível Cirurgicamente com Modelos Clássicos Jeep e Boias de Combustível Padrão Tradicional (Janela de Resistência Omhi-Linear de Fábrica) | Código Premium do Fabricante Genuíno Auto Meter: 880243

📝 Descrição do Produto

Recupere a leitura precisa de combustível no painel, restabeleça o monitoramento seguro de autonomia e recondicione a estética clássica de cockpit do seu utilitário com o Medidor Elétrico de Nível de Combustível Auto Meter Jeep Series (880243).

Desenvolvido sob as mais severas e rígidas normas mundiais da engenharia automotiva norte-americana de competição pela prestigiada Auto Meter® — grife líder global e autoridade máxima em instrumentação automotiva heavy duty —, este indicador elétrico é um produto 100% novo de fábrica. Ele atua como o upgrade mecânico definitivo e obrigatório para jipes Jeep e projetos fora de estrada clássicos que sofrem com ponteiros loucos que oscilam com o balanço do tanque, leituras falsas de pane seca e painéis fadigados pelo tempo, sendo o pro-kit principal procurado para o seu box de oficina.

🛡️ O Grande Triunfo Tecnológico Auto Meter Heritage:

• Mecanismo Elétrico Air-Core de Alta Estabilidade: Ao contrário de relógios comuns rudes de morsa que oscilam o ponteiro violentamente a cada solavanco da trilha, a Auto Meter adota um sistema de movimento eletrônico amortecido. Essa engenharia confere uma leitura linear, suave e imune ao balanço do combustível dentro do tanque.

• Calibração Clássica Genuína (73 Ohms Vazio / 10 Ohms Cheio): Projetado com o prumo eletrônico exato para conversar perfeitamente com as boias de combustível (fuel sending units) originais ou de reposição padrão Jeep tradicional, dispensando adaptadores ou módulos externos no box de oficina.

• Grafismo Exclusivo com Identidade Jeep: Apresenta mostrador com design clássico e iluminação de alta legibilidade noturna em showroom. O visor conta com ponteiro fluorescente de resposta rápida e lente de alta transparência antirreflexo, preservando o visual vintage com performance moderna.

O design do instrumento possui diâmetro padrão de embutir de 2-1/16" polegadas (52 mm), projetado para uma montagem limpa de bancada diretamente no painel de instrumentos original ou em consoles customizados de trilha.

✨ Características e Benefícios

⚙️ Características Técnicas:

• Indicador Auto Meter® Genuíno: Componente 100% Novo na embalagem oficial lacrada, calibrado cirurgicamente de fábrica contra desvios de resistência e vibrações acústicas.

• Conexão Elétrica por Prisioneiros Rosqueados: Terminais traseiros isolados e identificados em tolerâncias micrométricas para fixação firme de chicotes elétricos pós-venda.

• Kit de Iluminação Integrado: Acompanha soquete de lâmpada incandescente e capas de filtro de luz coloridas (verde ou vermelha) para personalização do tom de iluminação do painel no box de oficina.

• Gabarito de Fixação Seguro: Inclui presilha traseira estrutural em formato de "U" e porcas recartilhadas para travamento firme sob o painel, impedindo que o relógio gire ou solte em terrenos acidentados.

🚀 Benefícios Práticos:

• Fim das Leituras Falsas de Tanque: Garante a informação real e estável da quantidade de combustível em rodovias ou inclinações severas no fora de estrada, evitando panes secas imprevistas.

• Compatibilidade Direta Plug & Play: Encaixe perfeito elétrico na fiação de boias tradicionais da linha Jeep, reduzindo o tempo de instalação de oficina.

• Valorização Estética de Showroom: Eleva o nível de acabamento do painel do veículo, ideal para restaurações originais ou projetos de trilha de alto padrão técnico.

🏎️ Tabela de Aplicação e Compatibilidade Linha Jeep Clássica

Este medidor elétrico possui calibração de resistência ôhmica específica (73 Ohms Vazio / 10 Ohms Cheio), sendo compatível com as boias dos seguintes veículos:

Nota: Recomenda-se confirmar a calibração de Ohms da boia instalada no seu tanque com a especificação 73/10 da referência 880243 antes de iniciar a montagem de bancada.

📊 Ficha Técnico-Mecânica

• Tipo de Componente: Medidor Elétrico Analógico de Nível de Combustível (Electric Fuel Level Gauge)

• Fabricante / Marca Genuína: Auto Meter® Instruments (Illinois, EUA)

• Código de Referência do Fabricante: 880243 (Jeep Series)

• Tipo de Acionamento: Elétrico (Alimentação 12V / Sinal da Boia por Resistência)

• Calibração do Sinal (Resistance Range): 73 Ohms Vazio / 10 Ohms Cheio (Jeep/Ford Tradicional)

• Tamanho do Instrumento: 2-1/16" Polegadas (52 mm de Diâmetro)

• Condição de Entrega: Componentes 100% Novos, completos com ferragens de fixação traseira, soquete e kit de luz na caixa oficial Auto Meter.

⚠️ AVISO TÉCNICO VITAL DE MONTAGEM, ATERRAMENTO E COMPATIBILIDADE (ATENÇÃO EXTREMA)

📐 1. MANDATORIEDADE DE ATERRAMENTO EXCLUSIVO DO TANQUE E DA BOIA: Durante o processo de instalação no box de oficina, é terminantemente obrigatório garantir um aterramento perfeito (fio terra) entre a carcaça de metal da boia de combustível, o tanque (se for metálico) e o chassi estrutural do veículo. Projetos antigos sofrem com oxidação e zinabre nas conexões traseiras. Um aterramento deficiente alterará a resistência lida pelo medidor Auto Meter novo, provocando leituras travadas no cheio, ponteiro parado no vazio ou leituras erráticas por erro técnico de preparação de bancada, o que cancela a garantia.

🧪 2. COMPATIBILIDADE DE RESISTÊNCIA DA BOIA (OHM MATCHING): Este medidor opera estritamente na escala de 73 Ohms (Vazio) a 10 Ohms (Cheio). Tentar conectá-lo a boias de padrão moderno ou de outras marcas (ex: padrão GM de 0 a 90 Ohms ou padrão Universal de 240 a 33 Ohms) fará o instrumento marcar de forma totalmente invertida ou travar nos cantos do mostrador. É mandatório medir a resistência com um multímetro na bancada de oficina antes de finalizar a fixação sob o painel, evitando avarias elétricas por imperícia técnica.

🛠️ Diretrizes de Instalação e Cuidados na Oficina

1. Segurança e Logística Operacional: Estacione o Jeep sobre a superfície totalmente plana do box de trabalho. Desligue o motor, remova a chave do contato e bloqueie as rodas com calços. Desconecte o cabo negativo da bateria por segurança mecânica geral antes de manipular a fiação do painel de instrumentos. Use óculos de proteção.

2. Acesso ao Painel e Remoção do Relógio Antigo: Remova os parafusos de fixação da moldura ou do cluster de instrumentos. Desconecte as conexões elétricas antigas fadigadas do relógio marcador (Ignição, Terra e Sinal da Boia). Remova as presilhas traseiras velhas de morsa e saque o instrumento antigo.

3. Higienização Cirúrgica do Alojamento: Utilizando spray desengraxante automotivo de secagem rápida, limpe meticulosamente o diâmetro do furo de embutir (52 mm), eliminando crostas de poeira acumulada, oxidações e rebarbas. Verifique se os fios do chicote original não possuem cortes ou descascados que possam gerar curto-circuito.

4. Instalação e Centralização do Instrumento Novo: Apresente o medidor Auto Meter 880243 pelo lado frontal do painel, garantindo que o grafismo Jeep e a escala fiquem perfeitamente alinhados e aprumados na vertical. Pelo lado traseiro, insira o suporte de fixação em "U" sobre os prisioneiros integrados e rosqueie as porcas de morsa firmemente com as mãos até travar a peça sem folgas estáticas.

5. Ligação Elétrica do Chicote de Sinal: Conecte o terminal positivo pós-chave (+12V) ao pino correspondente ("I" ou "+"). Conecte o pino de aterramento ("G" ou "-") a um ponto limpo do chassi. Conecte o fio de sinal vindo da boia do tanque ao pino de sinal ("S"). Certifique-se de utilizar terminais de olhal crimpados corretamente de bancada e aperte as porcas traseiras com torque suave, evitando girar os prisioneiros internos do relógio de showroom.

6. Instalação do Soquete de Iluminação: Conecte os fios do novo soquete de lâmpada Auto Meter à linha de iluminação das lanternas. Escolha a capa de filtro de luz de showroom desejada (verde ou vermelha) para combinar com o cockpit clássico e insira o soquete girando-o até travar na traseira do medidor.

7. Montagem Final e Teste de Pista: Recoloque a moldura do painel fixando todos os parafusos no box da oficina. Reconecte o cabo da bateria. Ligue a chave de ignição e observe o movimento suave do ponteiro até a posição real do volume do tanque. Libere o veículo para o teste de pista, validando o funcionamento estável. O Jeep estará liberado da oficina com seu cockpit perfeitamente reconfigurado, entregando máxima precisão de leitura ativa, total silêncio dinâmico e a segurança mecânica necessária para você comandar e acelerar seguro em qualquer expedição.

💡 Recomendação do Especialista: Para consolidar com perfeição técnica de oficina o recondicionamento do painel do seu Jeep, associe a instalação deste medidor à checagem ou substituição preventiva da Boia de Combustível por uma Nova (Padrão 73/10 Ohms), blindando o marcador contra falhas de trilha e garantindo o padrão estético e funcional de showrooms.
