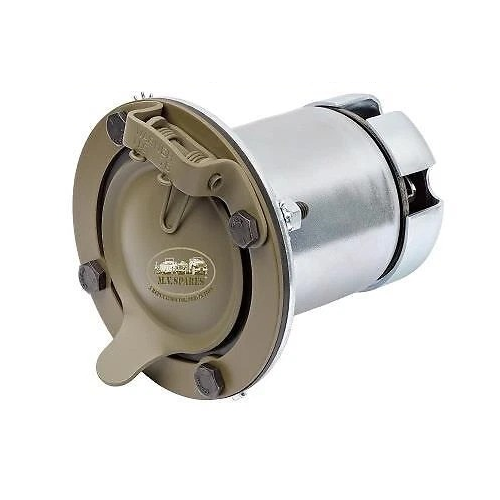

Tomada 7 Facas Conjunto Completo de Soquete para Reboque Tipo Warner A-6019 - M.V. Spares

Código: A-6019 Marca: m.v. spares

Tomada 7 Facas Conjunto Completo Tipo Warner A-6019 - M.V. Spares

Garanta a máxima segurança e eficiência na conexão elétrica do seu reboque com o Conjunto de Tomada 7 Facas M.V. Spares. Este kit completo segue o padrão Tipo Warner (A-6019), sendo a escolha ideal para reposição ou instalação nova em veículos pesados, trailers e utilitários que exigem alta durabilidade.

🛠️ Especificações Técnicas

Marca: M.V. Spares (Referência em qualidade e durabilidade).
Modelo: Tipo Warner A-6019.
Configuração: 7 Facas (Polos) – padrão universal para múltiplas funções.
Material: Termoplástico de alta resistência com contatos em liga metálica condutora.
Compatibilidade: Reboques, semirreboques e sistemas de engate compatíveis com padrão Warner.

✨ Diferenciais do Produto

Conexão Estável: Design projetado para evitar folgas, garantindo que as luzes de freio, seta e lanterna funcionem sem oscilações.
Resistência às Intempéries: Corpo robusto que suporta exposição ao sol, chuva e poeira, protegendo os contatos internos contra corrosão.
Instalação Facilitada: Conjunto completo que permite uma montagem limpa e segura no chicote elétrico.
Padrão de Segurança: Segue rigorosamente as medidas A-6019, assegurando o encaixe perfeito sem necessidade de adaptações técnicas.

📦 Conteúdo da Embalagem

01 Tomada Fêmea (Fixa no veículo).
01 Plugue Macho (Cabo do reboque).
Componentes de fixação internos.

💡 Dica de Especialista

Para aumentar a vida útil do seu conjunto M.V. Spares, recomendamos a aplicação periódica de limpa-contatos nos polos para evitar a oxidação, especialmente se você trafega em regiões litorâneas ou estradas de terra.

📑 Esquema de Ligação dos Pinos (Padrão 7 Facas)

Pino	Cor Padrão	Função Principal	Descrição
1	Branco	Aterramento (Terra)	Conexão de retorno ao chassi do veículo.
2	Azul	Freio Elétrico	Controle de freio auxiliar (comum em trailers).
3	Verde	Lanterna / Luz de Placa	Luzes de posição e iluminação traseira.
4	Preto	Carga (+) Auxiliar	Alimentação 12V constante (bateria/geladeira).
5	Vermelho	Seta Esquerda	Sinalizador de direção e luz de freio esquerda.
6	Marrom	Seta Direita	Sinalizador de direção e luz de freio direita.
7	Amarelo	Luz de Ré	Acionamento da luz de ré do reboque.

⚠️ Observações Importantes para o Instalador:

Verificação de Voltagem: Certifique-se de que a voltagem do veículo (12V ou 24V) é compatível com as lâmpadas instaladas no reboque.
Isolamento: Utilize terminais adequados e certifique-se de que nenhum fio esteja encostando no outro dentro da carcaça para evitar curto-circuito.
Padrão de Cores: Embora a tabela siga o padrão internacional, sempre teste os fios com um multímetro ou lâmpada de teste antes de finalizar a montagem, pois alguns fabricantes de chicotes podem alterar as cores.

🔧 Guia de Instalação e Preparação

Para uma instalação segura e profissional da sua Tomada M.V. Spares, siga as orientações abaixo:

🧰 Ferramentas Necessárias

Chave de fenda ou Philips (dependendo do parafuso de fixação).
Alicate desencapador de fios ou estilete.
Multímetro ou lâmpada de teste (essencial para validar os sinais).
Fita isolante ou, preferencialmente, espaguete termo retrátil.
Graxa dielétrica (opcional, para proteger os contatos contra oxidação).

📝 Passo a Passo para Instalação

Preparação do Chicote: Desencape cerca de 5mm da ponta de cada fio do cabo do veículo e do reboque.
Identificação: Com o veículo ligado, use o multímetro para confirmar qual fio corresponde a cada função (seta, freio, lanterna, etc.) seguindo a tabela técnica acima.
Passagem do Cabo: Certifique-se de passar o cabo por dentro da capa protetora da tomada antes de parafusar os fios nos terminais.
Conexão dos Pinos: Insira cada fio no borne correspondente e aperte bem o parafuso. Cuidado: Certifique-se de que não há fiapos de cobre encostando no pino vizinho.
Fechamento: Encaixe a carcaça da tomada e aperte os parafusos externos de fixação.
Teste Final: Com tudo montado, engate o plugue e peça para alguém acionar os comandos no veículo enquanto você verifica se as luzes do reboque respondem corretamente.

🌟 Dicas de Segurança

Sempre desligue o polo negativo da bateria antes de iniciar manuseios na fiação elétrica.
Fixe bem a fiação para que o cabo não fique arrastando no chão ou muito esticado em curvas fechadas.
