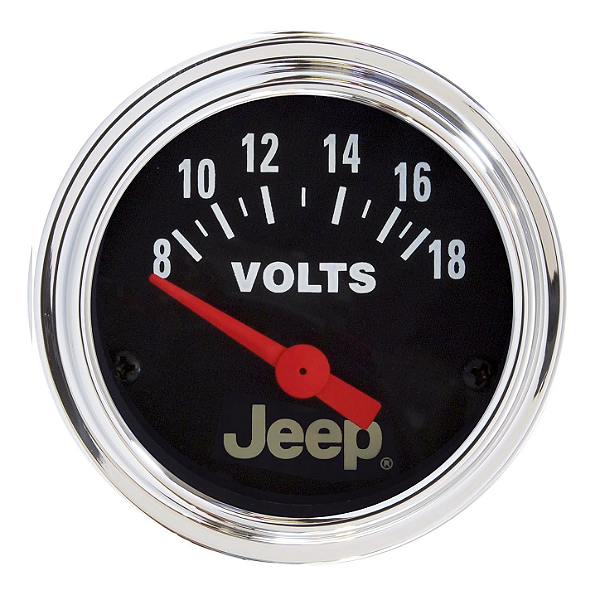

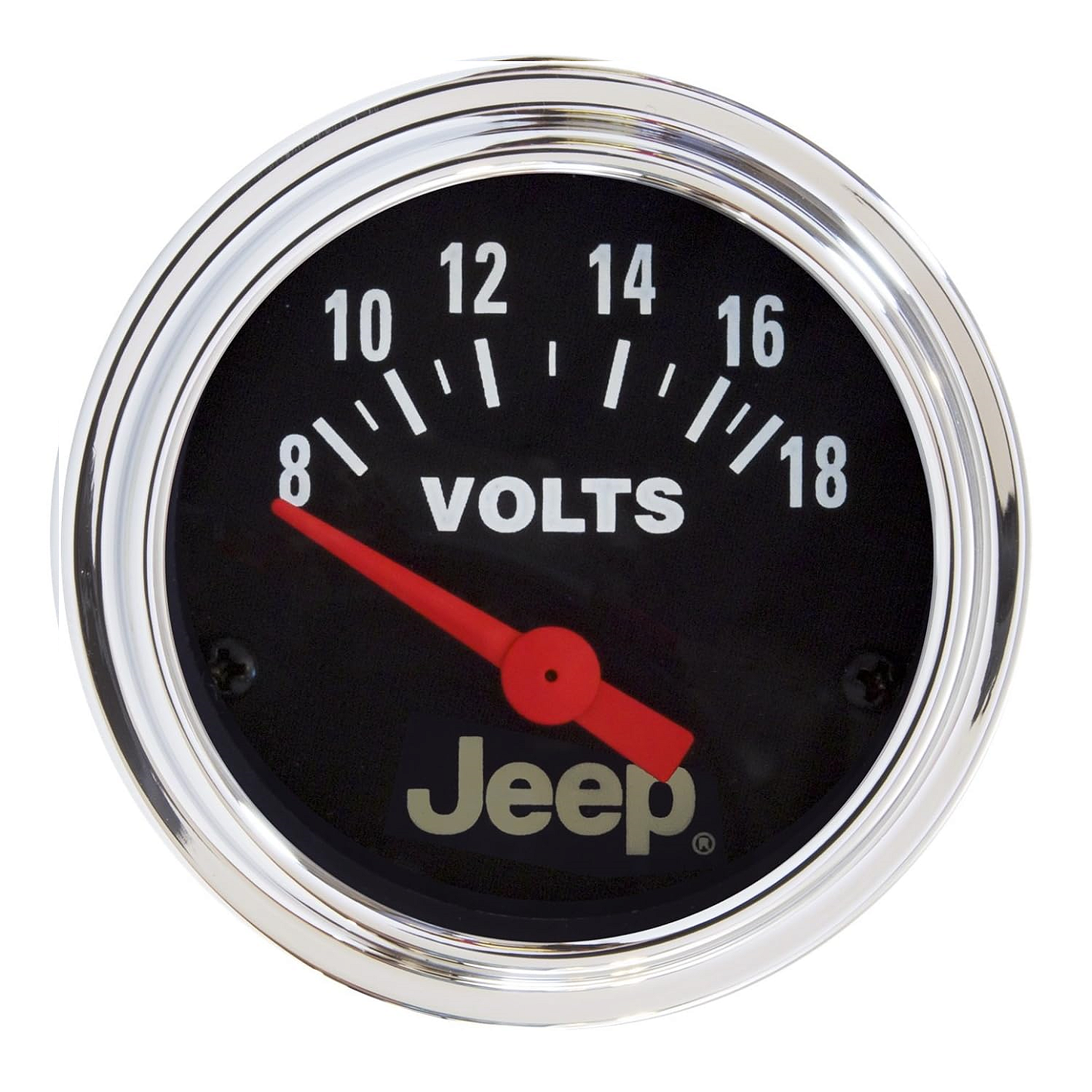

Voltímetro Elétrico Auto Meter 880242 Painel Bateria Jeep 12V 52mm

📦 Voltímetro Elétrico de Alta Performance Auto Meter Jeep Series (880242) Instrumento Analógico de Alta Precisão Auto Meter® Jeep Heritage Series Short Sweep Electric Voltmeter | Movimento por Núcleo de Arrastre Elétrico de Curto Curso com Amortecimento de Ponteiro (High Accuracy Air-Core Gauge) | Projetado Estritamente para Indicação Linear de Tensão da Bateria e Monitoramento do Alternador (Dashboard Instrument Mount) | Compatível Cirurgicamente com Sistemas Elétricos de 12 Volts da Linha Jeep Clássica e Projetos Customizados Off-Road | Código Premium do Fabricante Genuíno Auto Meter: 880242

📝 Descrição do Produto

Recupere o monitoramento preciso da tensão elétrica do veículo, restabeleça o controle de carga da bateria e recondicione a estética clássica de cockpit do seu utilitário com o Voltímetro Elétrico Auto Meter Jeep Series (880242).

Desenvolvido sob as mais severas e rígidas normas mundiais da engenharia automotiva norte-americana de competição pela prestigiada Auto Meter® — grife líder global e autoridade máxima em instrumentação automotiva heavy duty —, este indicador de voltagem é um produto 100% novo de fábrica. Ele atua como o upgrade mecânico definitivo e obrigatório para jipes Jeep e projetos fora de estrada clássicos que sofrem com alternadores fadigados, panes imprevistas de bateria no meio da trilha por falta de aviso e painéis envelhecidos pelo tempo, sendo o pro-kit principal procurado para o seu box de oficina.

🛡️ O Grande Triunfo Tecnológico Auto Meter Heritage:

• Mecanismo Elétrico Air-Core de Alta Estabilidade: Ao contrário de relógios comuns rudes de morsa que oscilam o ponteiro violentamente a cada chacoalhão da trilha ou variação rápida de carga, a Auto Meter adota um sistema de movimento eletrônico amortecido. Essa engenharia confere uma leitura linear, suave e altamente precisa da rede de 12V.

• Escala Expandida de Alta Definição (8 a 18 Volts): Projetado com o prumo eletrônico exato para indicar flutuações centesimais na tensão do veículo, permitindo identificar imediatamente se o alternador está gerando sobrecarga (acima de 15V) ou se a bateria está descarregando (abaixo de 12V) no box de oficina.

• Grafismo Exclusivo com Identidade Jeep: Apresenta mostrador com design clássico e iluminação de alta legibilidade noturna em showroom. O visor conta com ponteiro fluorescente de resposta rápida e lente de alta transparência antirreflexo, preservando o visual vintage com performance moderna.

O design do instrumento possui diâmetro padrão de embutir de 2-1/16" polegadas (a medida comercial exata de 52 mm, descrita na linha de gabaritos americanos como 2-1/16"), projetado para uma montagem limpa de bancada diretamente no painel de instrumentos original ou em consoles customizados de trilha.

✨ Características e Benefícios

⚙️ Características Técnicas:

• Indicador Auto Meter® Genuíno: Componente 100% Novo na embalagem oficial lacrada, calibrado cirurgicamente de fábrica contra desvios de tensão e vibrações acústicas.

• Conexão Elétrica por Prisioneiros Rosqueados: Terminais traseiros isolados e identificados em tolerâncias micrométricas para fixação firme de chicotes elétricos pós-venda.

• Kit de Iluminação Integrado: Acompanha soquete de lâmpada incandescente e capas de filtro de luz coloridas (verde ou vermelha) para personalização do tom de iluminação do painel no box de oficina.

• Gabarito de Fixação Seguro: Inclui presilha traseira estrutural em formato de "U" e porcas recartilhadas para travamento firme sob o painel, impedindo que o relógio gire ou solte em terrenos acidentados.

🚀 Benefícios Práticos:

• Prevenção de Panes Elétricas Graves: Permite detectar falhas de carregamento do alternador ou desgaste da bateria antes que o motor apague no meio de uma expedição isolada.

• Compatibilidade Direta Plug & Play 12V: Ligação simplificada que exige apenas alimentação pós-chave, aterramento e iluminação, reduzindo o tempo de instalação de oficina.

• Valorização Estética de Showroom: Eleva o nível de acabamento do painel do veículo, ideal para restaurações originais ou projetos de trilha de alto padrão técnico.

🏎️ Tabela de Aplicação e Compatibilidade Linha Jeep e Custom

Este voltímetro possui engenharia e calibração universal para qualquer veículo equipado com sistema elétrico de 12 Volts, sendo amplamente aplicado nas seguintes plataformas:

Nota: A descrição comercial de 5,9 cm refere-se ao diâmetro total externo da moldura frontal do instrumento, enquanto o diâmetro do furo para embutir na furação do painel é o padrão mundial de 2-1/16" (52 mm).

📊 Ficha Técnico-Mecânica

• Tipo de Componente: Voltímetro Elétrico Analógico (Electric Voltmeter Gauge)

• Fabricante / Marca Genuína: Auto Meter® Instruments (Illinois, EUA)

• Código de Referência do Fabricante: 880242 (Jeep Series)

• Tipo de Acionamento: Elétrico (Alimentação 12V Direta / Pós-Chave)

• Faixa de Leitura de Tensão: 8 a 18 Volts (Escala Curta / Short Sweep)

• Tamanho do Furo de Fixação (Diâmetro): 2-1/16" Polegadas (52 mm de Diâmetro de Encaixe)

• Condição de Entrega: Componentes 100% Novos, completos com ferragens de fixação traseira, soquete e kit de luz na caixa oficial Auto Meter.

⚠️ AVISO TÉCNICO VITAL DE MONTAGEM, ALIMENTAÇÃO E ATERRAMENTO (ATENÇÃO EXTREMA)

📐 1. MANDATORIEDADE DE CONEXÃO EM LINHA POSITIVA PÓS-CHAVE (IGNIÇÃO): Durante o processo de instalação no box de oficina, é terminantemente obrigatório conectar o terminal de alimentação positiva do voltímetro a uma linha protegida por fusível que receba corrente apenas quando a chave de ignição estiver ligada (Pós-Chave / +12V Switched). Conectar o instrumento diretamente na linha constante da bateria (+12V Constant) manterá o circuito interno energizado e a iluminação acesa ininterruptamente, provocando o escarvamento completo e a descarga total da bateria em poucos dias de garagem por erro técnico de preparação de bancada, o que cancela a garantia.

🧪 2. ESTABILIDADE DO PONTO DE ATERRAMENTO (GROUND CLEANING): O pino de aterramento do instrumento ("GND" ou "-") deve ser fixado a um ponto de metal limpo do chassi ou estrutura do painel, totalmente livre de tintas espessas, borras de óleo ou oxidações. Um aterramento deficiente ou com alta resistência elétrica criará uma leitura flutuante espúria, fazendo com que o ponteiro marque uma voltagem abaixo da real sempre que os faróis ou acessórios pesados (como o guincho elétrico de showroom) forem acionados. Certifique-se do prumo elétrico com multímetro na bancada de oficina antes do fechamento.

🛠️ Diretrizes de Instalação e Cuidados na Oficina

1. Segurança e Logística Operacional: Estacione o Jeep sobre a superfície totalmente plana do box de trabalho. Desligue o motor, remova a chave do contato e bloqueie as rodas com calços. Desconecte o cabo negativo da bateria por segurança mecânica geral antes de manipular a fiação do painel de instrumentos. Use óculos de proteção.

2. Acesso ao Painel e Remoção do Relógio Antigo: Remova os parafusos de fixação da moldura ou do cluster de instrumentos. Desconecte as conexões elétricas antigas fadigadas do relógio marcador de voltagem antigo (Ignição, Terra e Iluminação). Remova as presilhas traseiras velhas de morsa e saque o instrumento antigo.

3. Higienização Cirúrgica do Alojamento: Utilizando spray desengraxante automotivo de secagem rápida, limpe meticulosamente o diâmetro do furo de embutir (52 mm), eliminando crostas de poeira acumulada, oxidações e rebarbas. Verifique se os fios do chicote original não possuem cortes ou descascados que possam gerar curto-circuito.

4. Instalação e Centralização do Instrumento Novo: Apresente o voltímetro Auto Meter 880242 pelo lado frontal do painel, garantindo que o grafismo Jeep e a escala fiquem perfeitamente alinhados e aprumados na vertical. Pelo lado traseiro, insira o suporte de fixação em "U" sobre os prisioneiros integrados e rosqueie as porcas de morsa firmemente com as mãos até travar a peça sem folgas estáticas.

5. Ligação Elétrica do Chicote de Alimentação: Conecte o terminal positivo pós-chave (+12V) ao pino correspondente ("I" ou "+"). Conecte o pino de aterramento ("G" ou "-") a um ponto limpo do chassi. Certifique-se de utilizar terminais de olhal crimpados corretamente de bancada e aperte as porcas traseiras com torque suave, evitando girar os prisioneiros internos do relógio de showroom.

6. Instalação do Soquete de Iluminação: Conecte os fios do novo soquete de lâmpada Auto Meter à linha de iluminação das lanternas. Escolha a capa de filtro de luz de showroom desejada (verde ou vermelha) para combinar com o cockpit clássico e insira o soquete girando-o até travar na traseira do medidor.

7. Montagem Final e Teste de Pista: Recoloque a moldura do painel fixando todos os parafusos no box da oficina. Reconecte o cabo da bateria. Ligue a chave de ignição e observe o movimento suave do ponteiro até a faixa de 12V a 12.6V (tensão estática da bateria). Dê a partida no motor e confirme se o ponteiro sobe para a faixa de 13.8V a 14.4V, validando o correto funcionamento do alternador. O Jeep estará liberado da oficina com seu cockpit perfeitamente reconfigurado, entregando máxima precisão de leitura ativa, total silêncio dinâmico e a segurança mecânica necessária para você comandar e acelerar seguro em qualquer expedição.

💡 Recomendação do Especialista: Para consolidar com perfeição técnica de oficina o recondicionamento do sistema elétrico do seu Jeep, associe a instalação deste voltímetro à checagem ou substituição preventiva dos Cabos de Bateria e Terminais de Borne por Modelos Heavy Duty e revise o estado das Malhas de Aterramento do Bloco do Motor, blindando o alternador contra picos de tensão e garantindo o padrão funcional de showrooms.
