Distribuidor Edelbrock 22755 Max-Fire Ford 260 289 302 V8 RTR

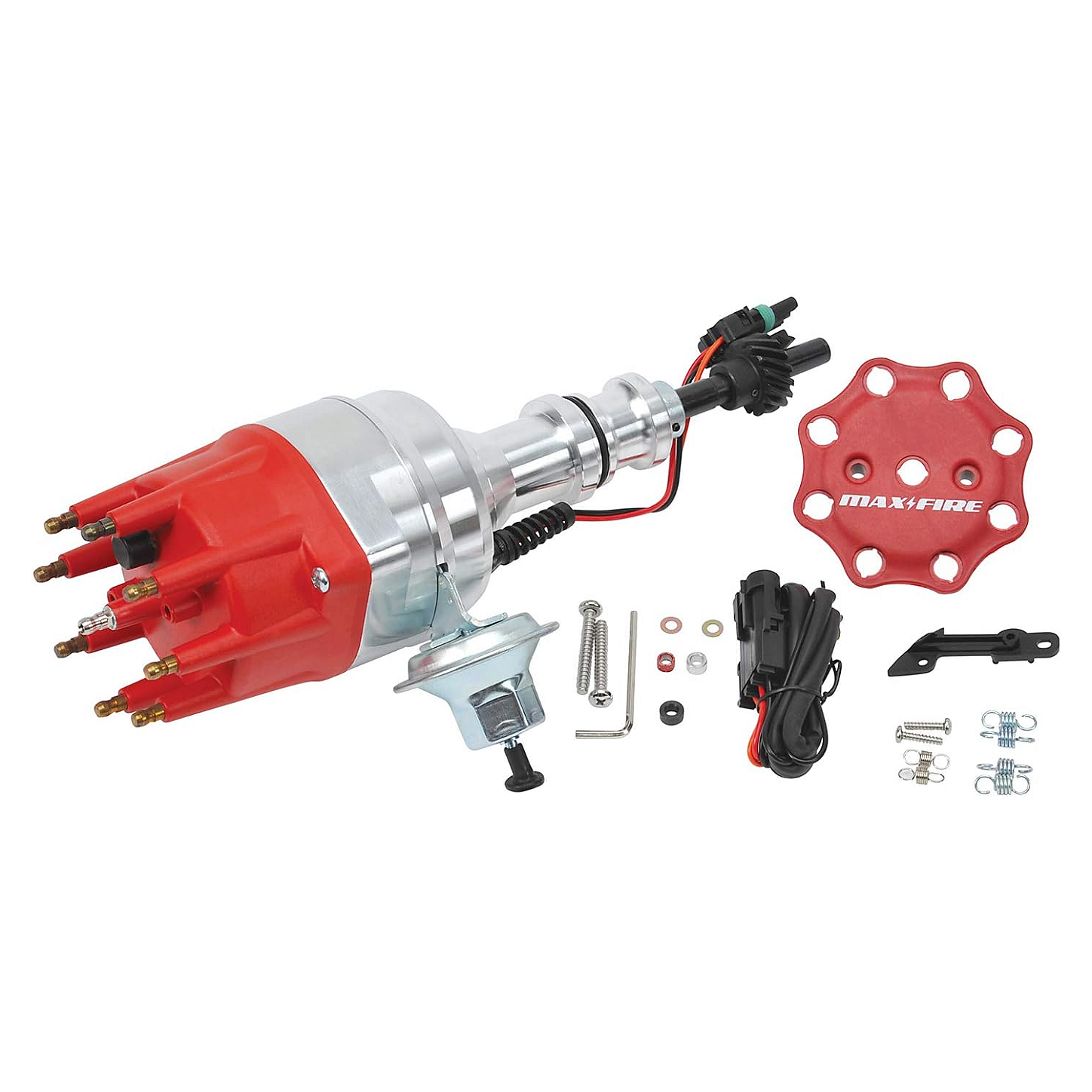

📦Distribuidor Eletrônico de Alta Performance Edelbrock Max-Fire – Código #22755 | Sistema Ready-to-Run (Pronto para Rodar) com Gatilho Magnético, Avanço Mecânico e a Vácuo | Compatível com Motores Ford Small Block Windsor V8 260, 289 e 302

📝 Descrição do Produto

Elimine de forma definitiva os problemas crônicos de partida, falhas em alta rotação e a manutenção constante dos antigos sistemas de ignição por platinado! O Distribuidor Eletrônico Edelbrock Max-Fire #22755 é um componente de alta performance da categoria Ready-to-Run (RTR), projetado especificamente para ser um upgrade direto e simplificado do sistema de ignição dos motores Ford Small Block Windsor V8 (especificamente as litragens 260, 289 e 302). Ideal tanto para projetos de restauração de carros clássicos quanto para motores street/strip modificados, este distribuidor entrega faíscas fortes e constantes sem a necessidade de instalar módulos ou caixas externas de controle de ignição.

O grande diferencial tecnológico da linha Edelbrock Max-Fire é a sua engenharia de precisão integrada. Construído com corpo totalmente usinado em alumínio billet 6061-T6 via CNC, ele conta com ranhuras para anéis o-ring que garantem uma vedação perfeita e estanque contra vazamentos de óleo no bloco do motor. Internamente, o eixo retificado utiliza um rolamento de rolos selado na parte superior aliado a uma bucha inferior de bronze Oil-Lite extra longa, o que elimina oscilações horizontais e garante uma rotação perfeitamente concêntrica mesmo acima de 7.000 RPM. O gatilho magnético de alta saída (magnetic pickup) trabalha em conjunto com uma roda relatora de paletas largas, enviando um sinal de disparo ultra-estável e preciso para a bobina. Isso resulta em uma queima de combustível muito mais eficiente, respostas imediatas de acelerador e ganho linear de torque em todas as faixas de rotação.

✨ Características e Benefícios

Características:

• Construção em Alumínio Billet CNC: Corpo usinado em liga aeronáutica 6061-T6 com ranhuras duplas para anéis o-ring, entregando tolerâncias dimensionais exatas.

• Sistema Ready-to-Run Integrado: Possui módulo eletrônico embutido na carcaça com chicote simplificado de apenas 3 fios, dispensando módulos externos pesados de ignição.

• Tampa e Rotor de Poliéster Premium: Componentes moldados em poliéster reforçado com 30% de fibra de vidro, oferecendo isolamento elétrico superior e extrema resistência ao efeito de fuga de corrente (carbon tracking).

• Contatos de Latão e Mola de Inox: Terminais internos da tampa feitos de latão maciço e mola do rotor em aço inoxidável para garantir condutividade elétrica máxima.

• Engrenagem de Tração em Ferro Endurecido: Roda dentada inferior de alta resistência metalúrgica, projetada para longa vida útil em contato com o comando de válvulas.

• Avanço Duplo Totalmente Ajustável: Mecanismo de avanço centrífugo (mecânico) e avanço a vácuo independentes, permitindo a regulagem fina da curva de ignição.

Benefícios:

• Instalção Limpa e Descomplicada: O esquema de ligação elétrica direto de 3 fios despolui o visual do cofre do motor e agiliza o tempo de montagem na oficina.

• Estabilidade de Faísca em Alta Rotação: O gatilho magnético e o eixo roletado eliminam flutuações de ponto, mantendo a entrega máxima de voltagem para a bobina em giros elevados.

• Otimização do Consumo de Combustível: O ajuste preciso das curvas de avanço mecânico e a vácuo permite mapear a ignição para obter a melhor eficiência térmica e economia em velocidades de cruzeiro.

🏎️ Tabela de Aplicação e Compatibilidade de Motores

Este distribuidor eletrônico possui dimensões de haste, diâmetro de engrenagem e padrão de rotação calibrados para a família Windsor SBF:

⚠️ NOTAS TÉCNICAS CRÍTICAS DE COMPATIBILIDADE (ATENÇÃO EXTREMA):

1. 🛑 NÃO SE APLICA AO FORD 351 WINDSOR: Apesar de pertencerem à mesma família, o motor Ford 351W possui uma altura de bloco (deck height) maior, o que exige um eixo de distribuidor mais longo e uma engrenagem de bomba de óleo de diâmetro maior. O modelo 22755 NÃO servirá no 351W ou 351 Cleveland.

2. ⚙️ COMPATIBILIDADE DA ENGRENAGEM DE FERRO: Este distribuidor sai de fábrica equipado com uma engrenagem de acionamento feita de ferro endurecido. Ela é perfeitamente compatível com comandos de válvulas hidráulicos ou mecânicos de aço plano (Flat Tappet). Caso o seu motor utilize um comando roletado moderno (Hydraulic Roller Cam), que geralmente é feito de aço billet usinado, você deve providenciar a substituição da engrenagem do distribuidor por uma de bronze ou aço tratado antes da montagem. Rodar com engrenagem de ferro em comando de aço billet causará o desgaste violento e a destruição mútua das engrenagens, contaminando o óleo do motor com limalha metálica.

📊 Ficha Técnico-Mecânica

• Marca: Edelbrock

• Linha de Produto: Max-Fire Series

• Código do Fabricante (MPN): 22755

• Tipo de Distribuidor: Ready-to-Run (Módulo interno integrado)

• Tipo de Gatilho / Disparo: Gatilho Magnético (Magnetic Pickup)

• Tipo de Avanço: Mecânico (Centrífugo) e Avanço a Vácuo

• Material do Corpo: Alumínio Billet 6061-T6 Anodizado/Natural

• Cor da Tampa: Vermelha (Red) com terminais tipo pino macho (HEI Style)

• Material da Engrenagem: Ferro Endurecido (Hardened Iron)

• Bobina Inclusa: Não (Exige bobina de ignição externa de alta performance - recomendado linha Edelbrock Max-Fire)

• Acessórios Inclusos: Tampa, rotor, presilha de retenção de cabos e kit de molas/buchas para ajuste de curva mecânica.

🛠️ Diretrizes de Instalação e Cuidados na Oficina

Procedimento Técnico de Instalação Recomendado:

1. Segurança em Primeiro Lugar: Estacione o veículo em local plano, acione o freio de estacionamento e desligue a ignição. Desconecte o cabo negativo da bateria para neutralizar qualquer risco de curto-circuito elétrico durante o manuseio das fiações.

2. Sincronismo e Referência de Ponto (Crítico): Antes de remover o distribuidor antigo, gire o virabrequim manualmente utilizando uma chave no parafuso da polia até alinhar a marca de sincronismo da polia do damper exatamente no Ponto Morto Superior (PMS / TDC 0°) do primeiro cilindro (Cilindro #1) na fase de compressão. Remova a tampa do distribuidor antigo e faça uma marca visual exata na carcaça indicando para qual cabo ou direção o rotor está apontando. Esse registro visual evitará que o motor seja montado fora de ponto ou invertido em 180 graus.

3. Remoção do Componente Antigo: Desconecte a fiação elétrica e a mangueira plástica de vácuo acoplada na cápsula de avanço. Remova o parafuso e a trava de fixação (distributor hold-down clamp) na base do bloco. Puxe o distribuidor antigo verticalmente para fora. Nota técnica: Ao puxar, o rotor girará levemente no sentido horário devido ao corte helicoidal das engrenagens; observe esse movimento para replicá-lo na instalação da nova peça.

4. Preparação e Lubrificação do Distribuidor Edelbrock: Remova o Edelbrock 22755 da embalagem. Certifique-se de que os anéis o-ring de borracha estão bem encaixados nas ranhuras da base do pescoço.

   🛠 REGRA DE OURO DA MONTAGEM (LUBRIFICAÇÃO INICIAL): Nunca insira o distribuidor seco no bloco do motor. Aplique uma camada generosa de graxa de montagem à base de Bissulfeto de Molibdênio (Moly Grease) ou aditivo de montagem de comando de válvulas diretamente nos dentes da engrenagem de ferro nova. Os primeiros segundos de funcionamento do motor são críticos; girar o metal seco da engrenagem nova contra o comando sem lubrificação pastosa causará micro-escoriações e desgaste abrasivo severo imediato antes mesmo que a bomba de óleo consiga pressurizar o sistema.

5. Insecção e Engate da Bomba de Óleo: Alinhe o rotor do distribuidor novo ligeiramente avançado em relação à marca de referência feita na desmontagem. Desça a haste no bloco. À medida que a engrenagem helicoidal engata no comando, o rotor girará para a posição correta. Certifique-se de que a fenda hexagonal interna na extremidade inferior do eixo engatou perfeitamente no eixo de acionamento da bomba de óleo (oil pump driveshaft), fazendo o distribuidor assentar totalmente rente ao bloco, sem frestas. Se a peça não descer totalmente, dê um leve toque na partida do motor (ou gire o virabrequim levemente) para alinhar a fenda da bomba.

6. Esquema de Ligação Elétrica (3 Fios): Instale a trava de fixação na base apenas com aperto manual para permitir o ajuste de ponto girando o corpo. O distribuidor possui 3 fios de conexão direta:

   • Fio Vermelho: Conectar à linha de alimentação positiva constante de +12V comutado (pós-chave de ignição). Atenção: Certifique-se de remover ou contornar qualquer fio resistivo original de fábrica (ballast resistor ou fio de resistência) que reduza a voltagem para 9V; este distribuidor exige 12V cheios para operar o módulo interno com máxima eficiência.

   • Fio Preto: Conectar diretamente a um ponto de aterramento firme e limpo do chassi ou diretamente no bloco do motor.

   • Fio Amarelo / Sinal: Conectar ao terminal Negativo (-) da bobina de ignição externa de alta performance.

7. Organização dos Cabos de Ignição: Instale os cabos de vela seguindo rigorosamente a ordem de ignição padrão do motor Ford Small Block Windsor (Ordem clássica do 289/302 antigo: 1-5-4-2-6-3-7-8; lembre-se que a rotação do rotor ocorre no sentido anti-horário).

8. Ajuste Inicial de Ponto Dinâmico: Reconecte o cabo da bateria. Conecte uma lâmpada estroboscópica de ponto no cabo da vela do Cilindro #1. Dê a partida no motor e deixe-o aquecer até a temperatura estável de trabalho. Com a mangueira de avanço a vácuo desconectada e vedada temporariamente, gire lentamente o corpo do distribuidor Edelbrock até que a luz estroboscópica alinhe o ponto inicial desejado na polia (geralmente entre 10° a 12° de avanço inicial, conforme a configuração do comando). Aperte firmemente o parafuso de fixação da base. Reconecte a mangueira de vácuo no avanço e faça o ajuste fino das curvas mecânicas utilizando as molas extras inclusas se necessário para evitar detonações (batida de pino).

🏅 Por que escolher esse produto?

Insistir em rodar com distribuidores antigos com folgas no eixo central, platinados queimados ou módulos eletrônicos de reposição paralela de baixa qualidade arruína o rendimento do seu motor Ford V8. A folga mecânica interna faz o ponto de ignição oscilar de forma descontrolada entre os cilindros, provocando falhas de queima, perda severa de potência de topo, superaquecimento do bloco e aumento excessivo no consumo de combustível. Além disso, sistemas antigos de platinado exigem regulagens constantes e deixam o motorista vulnerável a panes elétricas repentinas na rua ou na estrada.

O Distribuidor Edelbrock Max-Fire #22755 entrega a modernização mecânica e a precisão eletrônica de faísca que o seu Small Block Ford precisa. Ao fundir a robustez estrutural do alumínio billet roletado CNC à simplicidade tática de um sistema Ready-to-Run sem caixas externas, este componente garante partidas instantâneas, marcha lenta perfeitamente estável e a total confiabilidade mecânica necessária para que você desfrute de viagens ou acelere forte em pistas com máxima proteção e total segurança.
