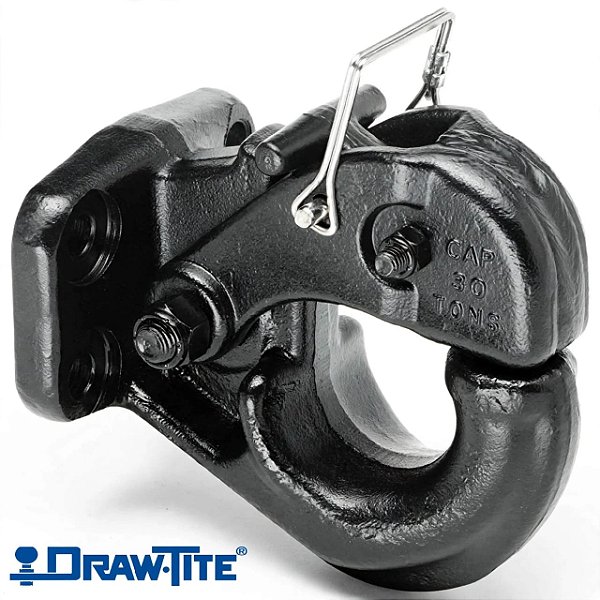

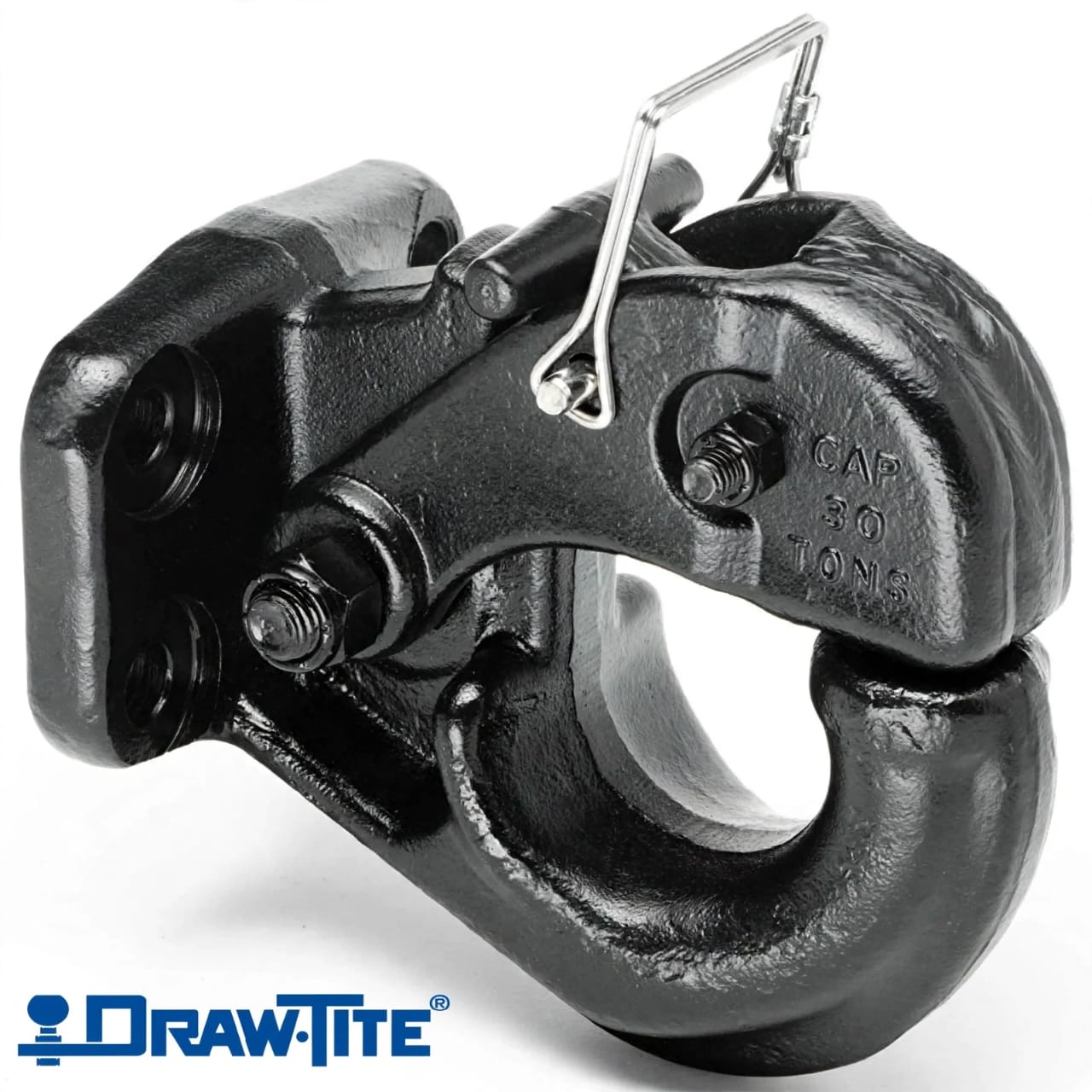

Engate G Militar Pintle Hook Draw-Tite Tow Ready 63016 30 Toneladas Extra Pesado - Caminhão Militar

📦 Engate Militar/Industrial Pintle Hook de Extra Alta Capacidade (30 Toneladas / 60.000 lbs) – Marca Draw-Tite / Tow Ready (Código de Referência 63016)

Engate Rápido de Gancho Pintle Hook para Reboque Extra Pesado Heavy-Duty | Capacidade Maxima de Carga Bruta Rebocavel MGTW de 27.215 kg / 30 Toneladas Curtas (60.000 lbs) e Carga Vertical Maxima VWC de 6.350 kg (14.000 lbs) | Compativel com Anéis de Engate Tipo Olhal Lunette Ring de 2.5" a 3.0" (6,3 cm a 7,6 cm) de Diâmetro Interno | Usinado e Forjado em Aço Carbono Liga Especial com Trava Superior de Segurança Basculante e Pino de Retenção Anti-Desengate com Trava tipo R | Pintura Eletrostática a Pó em Preto Acetinado Resistente a Impactos, Salinidade, Lama e Intempéries | Projetado para APLICAÇÃO DIRETA na Placa de Reboque/Traversa Traseira de Caminhões, Carretas, Trailers Agrícolas, Pranchas Carrega-Tudo e Veículos Militares | Códigos e Referências Cruzadas: Draw-Tite 63016, Tow Ready 63016, Reese 63016, Cequent 63016, Buyers PH45, Curt 48010, Holland PH-300, ENG-PINTLE-30T-63016

📝 Descrição do Produto

Suporte as operações de transporte e arraste mais severas do mercado com o Engate Pintle Hook de 30 Toneladas Draw-Tite / Tow Ready (Código 63016). Projetado por uma das maiores referências globais em sistemas de reboque, este gancho foi desenvolvido especificamente para caminhões pesados, máquinas agrícolas, construção civil e transporte tático.

Fabricado em aço carbono forjado em matriz fechada, o modelo 63016 apresenta densidade metálica superior, permitindo absorver elevados picos de torque, frenagens bruscas e torções em terrenos irregulares sem sofrer deformação flexional ou trincas estruturais.

Sua mandíbula superior basculante encaixa-se com precisão sobre anéis de reboque do tipo Olhal / Lunette Ring de 2.5" a 3.0", contando com um sistema de mola reforçada e pino passante de segurança que impede o desengate acidental durante a rodagem. O revestimento em pintura eletrostática em pó preta garante máxima proteção contra ferrugem e abrasão provocada pelo atrito constante do anel do reboque.

🛡️ Diferenciais Tecnológicos do Engate Draw-Tite 63016:

• Capacidade Heavy-Duty de 30 Toneladas: Suporta até 27.215 kg (60.000 lbs) de Peso Bruto Rebocável e 6.350 kg (14.000 lbs) de Carga Vertical Direta.

• Construção Monobloco em Aço Forjado: Força mecânica máxima sem pontos fracos de solda no corpo do gancho.

• Mecanismo de Segurança Duplo: Mandíbula com trava automática por pressão e pino de retenção com travamento físico passante.

• Padrão de Furação Industrial: Base plana de 4 furos projetada para fixação direta em placas ou suportes receptores reforçados.

✨ Características e Benefícios

⚙️ Características Técnicas:

• Marca: Draw-Tite / Tow Ready (Grupo Horizon Global).

• Código do Fabricante: 63016.

• Tipo de Engate: Gancho de Engate Rápido (Rigid Pintle Hook).

• Capacidade Máxima Rebocável (MGTW): $27.215\text{ kg}$ ($30\text{ Toneladas Curtas}$ / $60.000\text{ lbs}$).

• Capacidade Máxima de Carga Vertical (VWC): $6.350\text{ kg}$ ($14.000\text{ lbs}$).

• Diâmetro do Olhal Compatível (Lunette Ring): $2,5"$ a $3,0"$ ($6,3\text{ cm}$ a $7,6\text{ cm}$) de diâmetro interno.

• Espessura do Perfil da Lunette: $1,25"$ a $1,625"$ ($3,1\text{ cm}$ a $4,1\text{ cm}$).

• Material: Aço Carbono Forjado de Alta Resistência.

• Acabamento: Pintura Eletrostática a Pó em Preto Acetinado (Black Powder Coat).

• Conteúdo da Embalagem: 1x Engate Pintle Hook Draw-Tite 63016 + 1x Pino de Segurança com Trava.

🚀 Benefícios Práticos:

• Engate e Desengate Rápido: Conexão ágil e simples de carretas, geradores e pranchas em campo.

• Segurança Homologada: Projetado sob normas internacionais de segurança de transporte pesado.

• Resistência no Off-Road: Suporta severa torção em estradas não pavimentadas sem travar a articulação.

🔄 Tabela Cruzada e Referências de Mercado

🏎️ Tabela de Aplicação e Veículos Compatíveis

📊 Ficha Técnico-Mecânica

• Tipo de Componente: Gancho de Reboque Rígido do Tipo Pintle Hook (Heavy Duty Tow Hook)

• Padrão dos Furos de Fixação: 4 Furos ($114,3\text{ mm} \times 44,5\text{ mm}$ centro a centro)

• Diâmetro dos Parafusos Recomendados: $1/2"$ ou $14\text{ mm}$ (Grau 8 / Classe 10.9)

• Peso do Produto: Aprox. $9,20\text{ kg}$

• Condição: Produto 100% Novo Original Draw-Tite / Tow Ready

⚠️ AVISO TÉCNICO VITAL DE MONTAGEM E SEGURANÇA (ATENÇÃO EXTREMA)

📐 1. USO OBRIGATORIO DE PARAFUSOS GRAU 8 / CLASSE 10.9: Fixe o engate na estrutura do veículo utilizando exclusivamente 4 parafusos de alta resistência Grau 8 (SAE Grade 8) ou Classe 10.9 (Métrico) com porcas autotravantes e arruelas temperadas. Nunca utilize parafusos comuns de aço doce (Grau 2 ou Classe 8.8), pois eles podem se cisalhar sob a carga de estresse de 30 toneladas.

🔒 2. USO OBRIGATÓRIO DO PINO TRAVA PASSANTE: Após fechar a mandíbula superior sobre o olhal do reboque, é obrigatório inserir o pino de retenção com a trava de segurança. Trafegar sem o pino de trava acoplado pode resultar no desengate acidental da carga em lombadas ou desacelerações brancas, causando acidentes graves.

🛠️ Diretrizes de Instalação e Cuidados na Oficina

1. Preparação e Fixação:

   • Certifique-se de que a placa de montagem do chassi tenha espessura estrutural adequada (mínimo recomendável de $12\text{ mm}$ a $16\text{ mm}$).

   • Alinhe o engate 63016 com a furação e fixe com os 4 parafusos Grau 8 / Classe 10.9 (conforme exige o Aviso Técnico nº 1).

   • Aplique o torque recomendado para parafusos de $1/2"$ (aprox. $110\text{ Nm}$ a $130\text{ Nm}$).

2. Procedimento de Engate:

   • Posicione o anel tipo Lunette Ring sobre o gancho do engate.

   • Abaixe a mandíbula superior até travar a mola.

   • Insira o pino de trava de segurança e prenda o grampo passante (conforme exige o Aviso Técnico nº 2).

   • Conecte as correntes de segurança cruzadas do reboque antes de rodar.
