Kit Alavanca Tracao Caixas Transferencia NP231 T-case Jeep Cherokee XJ MJ Azzys

📦 Kit de Linkage / Varão de Articulação de Alta Performance para Caixa de Transferência NP231 – Azzy's Design Works – Linha Jeep Cherokee XJ e Comanche MJ (Todos os Anos)

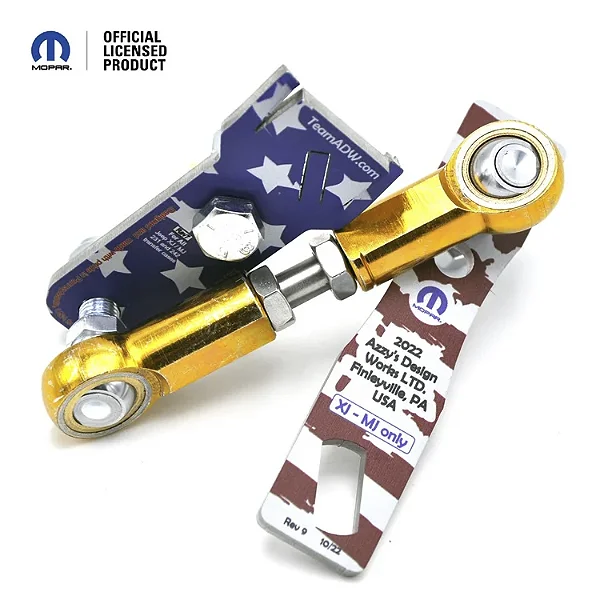

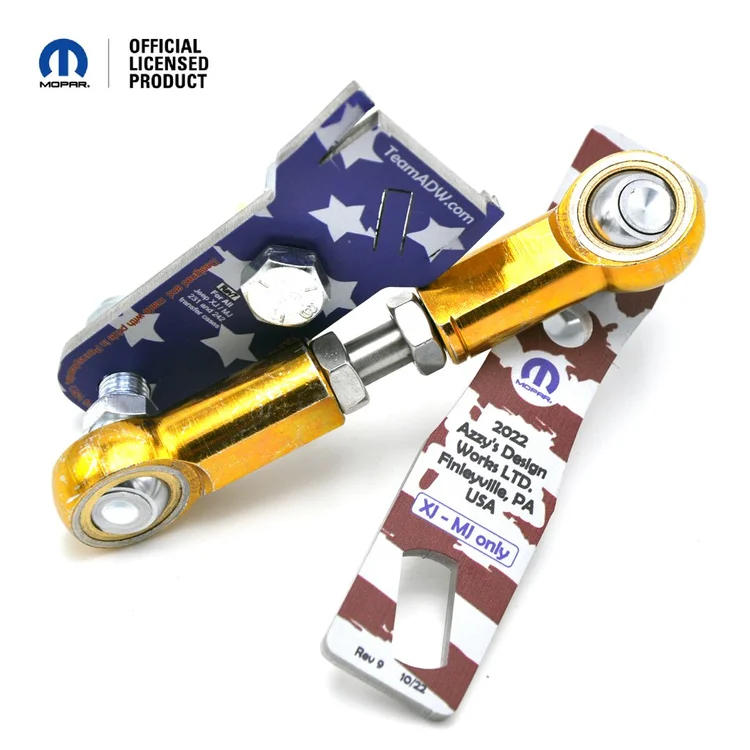

Kit de Alavanca Direta e Articulação de Tração 4x4 Azzy's Design Works Jeep Cherokee XJ / Comanche MJ com Caixa NP231 Command-Trac | Usinado em Aço de Alta Resistência com Articulações Esféricas Uniball/Heim Joints Autolubrificantes e Buchas Isolantes em Polímero Reforçado | Projetado para Eliminar Definitivamente o Sistema Original Mopar de Alavancas de Chapa Dobrada e Pivotagens de Borracha Que Trava, Escapa Tracionado ou Faz Ruído em Flexões De Suspensão Off-Road | Conectividade Rígida e Ajustável Plug & Play Direct-Fit na Carroceria e Alavanca Interna | Referência de Fabricação: Azzy's Design Works XJ/MJ NP231 Linkage Kit (ADW-XJ231-LINK)

📝 Descrição do Produto

Elimine a imprecisão, o travamento e os ruídos no engate da tração 4x4 do seu Jeep com o Kit de Linkage da Caixa de Transferência NP231 da Azzy's Design Works para Jeep Cherokee XJ e Comanche MJ.

O sistema original Mopar de articulação da tração 4x4 utiliza uma rede complexa de suportes de chapa estampada, pivôs de plástico/borracha e tirantes fixados entre a carroceria (monobloco) e o conjunto motor/câmbio. Quando o veículo passa por cruzamento de eixos ou torção de suspensão em trilhas, o motor se desloca em relação à carroceria, fazendo o varão original dobrar ou escapar da posição, deixando o motorista sem conseguir engatar ou desengatar as opções 4H, 4L ou N.

A solução desenvolvida pela Azzy's Design Works substitui todo esse mecanismo vulnerável por um varão rígido de tração direta equipado com terminais esféricos (Heim Joints / Uniball) de padrão aeronáutico. Este kit conecta diretamente a alavanca do seletor interno do painel ao braço acionador da caixa de transferência NP231 (Command-Trac), isolando o movimento de torção do chassi e proporcionando trocas de tração extremamente precisas, suaves e firmes.

🛡️ Diferenciais Tecnológicos do Kit Azzy's Design Works:

• Articulações Esféricas Heavy-Duty (Uniball): Terminais de alta precisão que não deformam, endurecem ou rasgam sob o uso severo em trilhas.

• Ajuste Micrométrico de Comprimento: Permite alinhar com perfeição a posição das marchas (2H, 4H, N, 4L) mesmo em Jeeps com Body Lift ou kits de suspensão elevados.

• Isolamento de Torção do Monobloco: A tração não "escapa" da marcha engatada quando a suspensão atinge a torção máxima no off-road.

• Acabamento Anticorrosivo Premium: Componentes protegidos contra lama, água, pedra e sal cruzado na rodovia.

✨ Características e Benefícios

⚙️ Características Técnicas:

• Fabricante / Marca: Azzy's Design Works (ADW).

• Compatibilidade de Caixa de Transferência: Exclusivo para caixas New Process / New Venture NP231 (Command-Trac).

• Material do Varão e Suportes: Aço estrutural de alta resistência usinado.

• Tipo de Conexão: Terminais Esféricos Ajustáveis (Heim Joints / Uniball).

• Cor / Acabamento: Zincado / Pintura Eletrostática a Pó de Alta Durabilidade.

• Ajustabilidade: Comprimento e ângulo de ataque totalmente reguláveis por rosca.

• Código de Referência: ADW-XJ231.

🚀 Benefícios Práticos:

• Engate Fiel e Sem Folgas: Elimina o efeito "borrachudo" da alavanca de tração dentro da cabine.

• Fim dos Escapamentos de Tração: Garante que a reduzida (4L) permaneça acoplada mesmo sob alta carga de torque no diferencial.

• Instalação Sem Solda ou Cortes: Kit 100% parafusável nos pontos originais do veículo.

🔄 Tabela Cruzada e Referências de Mercado

🏎️ Tabela de Aplicação e Veículos Compatíveis (Jeep XJ/MJ NP231)

*Nota de aplicação importante: Projetado especificamente para caixas de transferência modelo NP231. Não se aplica diretamente a modelos equipados com caixa NP242 (Selec-Trac - 242) sem adaptações de curso do braço seletor.

📊 Ficha Técnico-Mecânica

• Tipo de Componente: Kit de Varão / Acoplamento Direto da Caixa de Transferência (Transfer Case Linkage Upgrade)

• Fabricante / Marca: Azzy's Design Works

• Tipo de Junta: Uniball Esférico de Aço

• Conteúdo da Embalagem: 1x Varão de Inox/Aço Ajustável, Brackets/Suportes de Fixação, Terminais Uniball e Kit de Parafusos/Porcas

• Condição: Componente 100% Novo | Importado USA

⚠️ AVISO TÉCNICO VITAL DE REGULAGEM DE CURSO E CHECAGEM DE CALÇOS (ATENÇÃO EXTREMA)

📐 1. OBRIGATORIEDADE DE REGULAGEM E TESTE DE CURSO DA ALAVANCA EM PISO PLANO: Após parafusar o kit Azzy's Design Works, É OBRIGATÓRIO ajustar o comprimento do varão ajustando a rosca dos terminais Uniball até que todas as 4 posições (2H, 4H, N e 4L) entrem com clareza e façam o batente mecânico interno da caixa NP231. Testar o engate sem o devido ajuste prévio pode impedir o travamento correto da caixa em 4L, provocando escape repentino da engrenagem e danos internos ao garfo de seleção.

🛠️ 2. INSPEÇÃO DOS COXINS DE MOTOR E CÂMBIO ANTES DA INSTALAÇÃO: Antes de realizar a instalação do kit, verifique o estado dos coxins do motor e do coxim do câmbio (crossmember). Se os coxins de borracha do grupo motopropulsor estiverem quebrados ou arriados, o câmbio ficará desalinhado no túnel do assoalho, exigindo uma regulagem do varão fora do centro geométrico ideal.

🛠️ Diretrizes de Instalação e Cuidados na Oficina

1. Desmontagem do Sistema Antigo:

   • Eleve o veículo no elevador com suporte de segurança e garanta que o Jeep esteja em piso plano e travado.

   • Solte as presilhas do sistema de varão original Mopar que conecta o túnel da cabine ao braço seletor da caixa NP231.

   • Remova os suportes de chapa fixados na carcaça e no assoalho do veículo.

2. Instalação do Kit Azzy's Design Works:

   • Fixe os novos suportes/brackets do kit nos pontos de ancoragem da caixa de transferência e da alavanca da cabine.

   • Monte o varão principal conectando as articulações esféricas (Uniball) aos respectivos suportes utilizando as arruelas e porcas contra-pino/trava fornecidas no kit.

3. Calibração e Ajuste Fino:

   • Coloque a alavanca de tração dentro do veículo na posição 2H (Tração 4x2 simples).

   • Posicione o braço seletor da caixa NP231 manualmente no primeiro batente traseiro (2H).

   • Gire a rosca do varão até que os furos das articulações coincidam perfeitamente sem forçar a estrutura (conforme exige o Aviso Técnico nº 1).

   • Aperte as contraporcas de travamento dos terminais Uniball.

4. Verificação Operacional:

   • Mova a alavanca interna passando por 2H -> 4H -> N -> 4L observando se o engate é suave e se não há colisão do varão contra o assoalho ou travessa do câmbio.

   • Realize o teste de rodagem engatando a tração e a reduzida em piso apropriado para confirmar a retenção firme das marchas.
